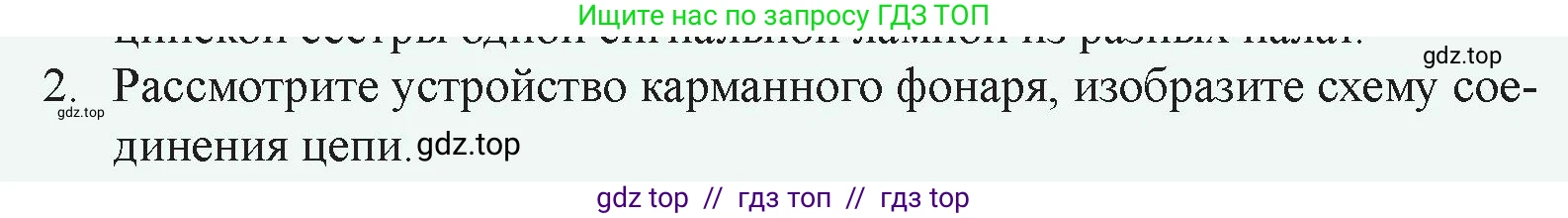

2. Рассмотрите устройство карманного фонаря, изобразите схему соединения цепи.

2. Рассмотрите устройство карманного фонаря, изобразите схему соединения цепи.

Устройство карманного фонаря

Карманный фонарь — это портативный источник света, работающий на основе простой электрической цепи. Его основными частями являются:

1. Источник тока: Один или несколько гальванических элементов (батареек). Если батареек несколько, они соединяются последовательно (плюс одной к минусу другой) для увеличения общего напряжения.

2. Нагрузка (потребитель): Лампа накаливания или светодиод (LED), которая преобразует электрическую энергию в световую.

3. Выключатель (ключ): Механическое устройство, предназначенное для замыкания и размыкания электрической цепи. При замыкании цепи фонарь включается, при размыкании — выключается.

4. Корпус и соединительные элементы: Корпус объединяет все части фонаря. Часто он является частью электрической цепи, выполняя функцию одного из проводников. Также в цепь входят пружины и металлические пластины, обеспечивающие надежный контакт между элементами.

5. Отражатель (рефлектор): Параболическое зеркало, расположенное за лампой, которое собирает свет и формирует из него направленный луч.

Принцип работы заключается в следующем: при замыкании цепи с помощью выключателя, электрический ток от источника (батареек) начинает течь по замкнутому контуру через нить накала лампы. Прохождение тока вызывает разогрев нити до высокой температуры, в результате чего она начинает ярко светиться.

Электрическая схема цепи

Электрическая цепь карманного фонаря представляет собой простейшую цепь с последовательным соединением элементов. Для её изображения используются стандартные условные обозначения:

• Источник тока (гальванический элемент или батарея): обозначается набором коротких и длинных параллельных черт `---|i---`. Длинная черта — положительный полюс (+), короткая и жирная — отрицательный (–).
• Лампа накаливания: кружок с крестом внутри `(X)`.
• Ключ (выключатель): разрыв в проводнике с наклонной линией, которая при замыкании соединяет цепь `- / -`.
• Соединительные провода: прямые линии.

Схема соединения элементов в цепи карманного фонаря (в разомкнутом, т.е. выключенном, состоянии) выглядит следующим образом:

┌─────( X )─────┐

│ Лампа │

│ │

Источник ---|i--- │

тока │

│ │

└─────────/ ─────────┘

Ключ

Здесь все три основных элемента — источник тока, лампа и ключ — соединены последовательно, образуя один замкнутый контур.

Ответ: Карманный фонарь представляет собой простую электрическую цепь, состоящую из последовательно соединенных источника тока (батарейки), выключателя (ключа) и потребителя (лампы). Принцип его работы основан на замыкании этой цепи, что приводит к протеканию тока и свечению лампы. Схематически эта цепь изображается как единый контур, включающий условные обозначения источника тока, ключа и лампы, соединенных проводами.
