Задание

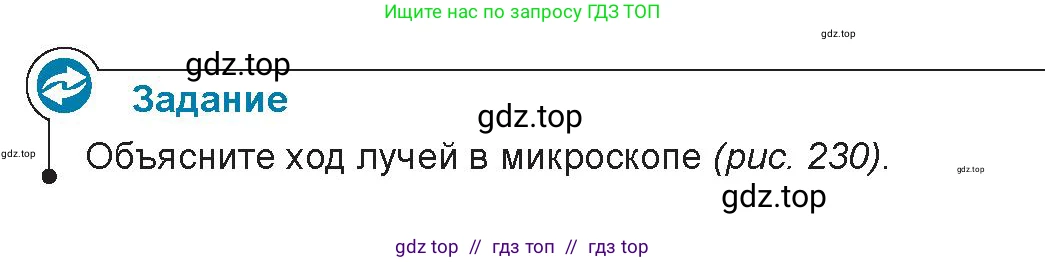

Объясните ход лучей в микроскопе (рис. 230).

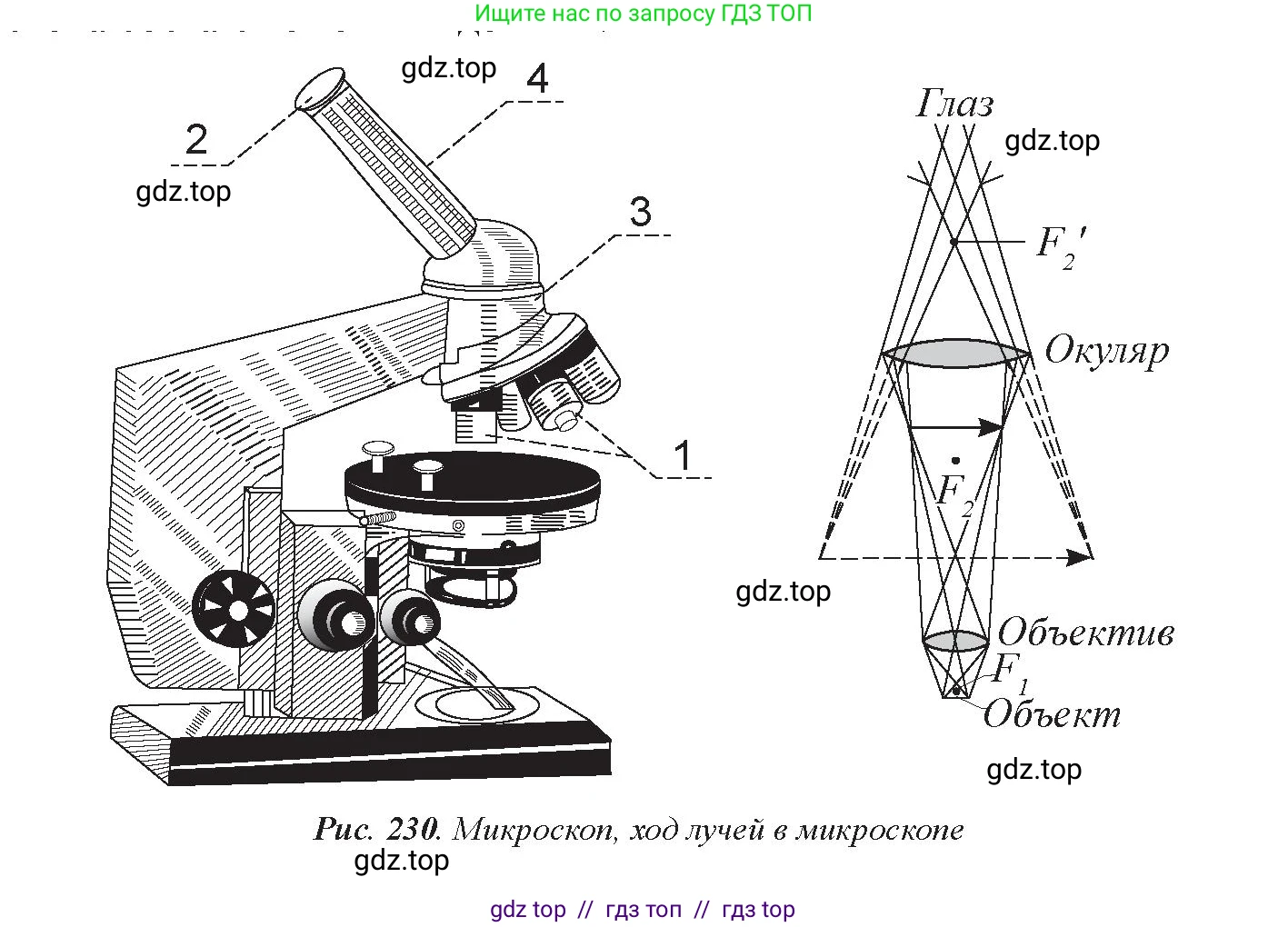

Рис. 230. Микроскоп, ход лучей в микроскопе

Микроскоп является сложной оптической системой, состоящей в простейшем случае из двух собирающих линз: объектива и окуляра. Ход лучей в нем происходит в два этапа.

1. Создание промежуточного изображения объективом.

Объект, который необходимо рассмотреть, помещается на предметный столик микроскопа. Он располагается на расстоянии, немного превышающем фокусное расстояние объектива (линзы, обращенной к объекту). В схеме на рисунке объект находится за фокусом объектива $F_1$. Проходя через объектив, который представляет собой короткофокусную собирающую линзу, лучи от объекта преломляются и создают первое изображение. Это изображение является действительным, увеличенным и перевернутым. Оно называется промежуточным изображением.

2. Создание конечного изображения окуляром.

Промежуточное изображение, созданное объективом, служит объектом для второй линзы — окуляра (линзы, обращенной к глазу наблюдателя). Окуляр расположен так, что это промежуточное изображение находится между окуляром и его передним фокусом $F_2$. В таком случае окуляр работает как лупа. Он создает второе, финальное изображение, которое видит глаз. Это финальное изображение (обозначенное на схеме как $F'_2$) является мнимым, увеличенным (относительно промежуточного изображения) и прямым (относительно промежуточного изображения).

В итоге, глаз наблюдателя видит конечное изображение, которое по отношению к исходному объекту является мнимым, перевернутым и очень сильно увеличенным. Общее увеличение микроскопа определяется произведением увеличений, даваемых объективом и окуляром.

Ответ: Свет от рассматриваемого объекта проходит через объектив, который формирует увеличенное, действительное, перевернутое промежуточное изображение. Затем это промежуточное изображение рассматривается через окуляр, который работает как лупа и создает конечное мнимое, еще более увеличенное и перевернутое (относительно самого объекта) изображение, которое и видит наблюдатель.
