IX. Геометрическая оптика. Смотрим и думаем - номер 5, страница 103.

Условие.

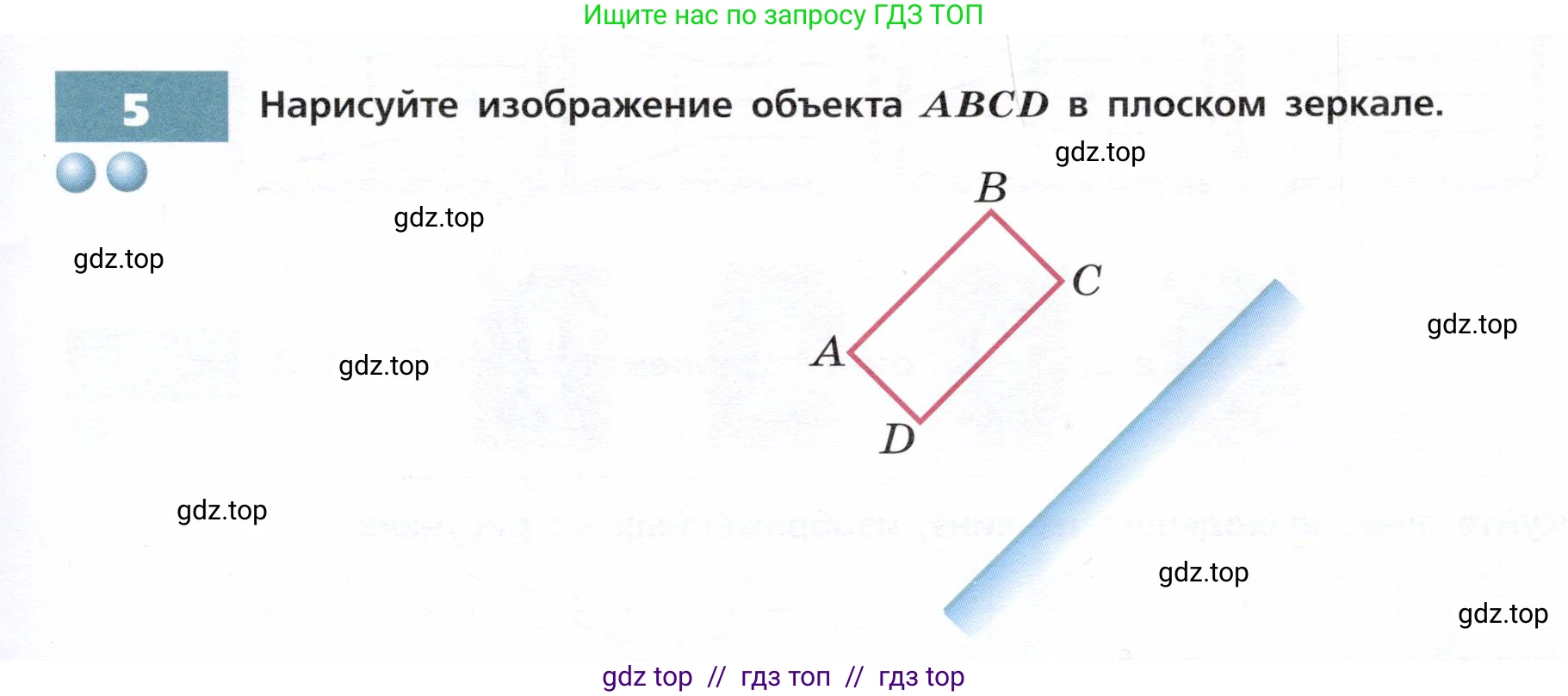

5. Нарисуйте изображение объекта $ABCD$ в плоском зеркале.

Решение.

Решение

Изображение предмета в плоском зеркале всегда является мнимым, прямым (неперевёрнутым), равным по размеру самому предмету и находится на таком же расстоянии за зеркалом, на каком предмет расположен перед ним. Линия, соединяющая точку на предмете и соответствующую ей точку на изображении, перпендикулярна поверхности зеркала.

Для того чтобы построить изображение объекта ABCD, необходимо построить изображения его вершин: A, B, C и D. Обозначим их соответственно A', B', C' и D'.

Порядок построения:

1. Из каждой вершины объекта (A, B, C, D) проводим линию, перпендикулярную плоскости зеркала.
2. Продолжаем каждую из этих перпендикулярных линий за зеркало.
3. На продолжении каждой линии откладываем отрезок, равный по длине расстоянию от соответствующей вершины до зеркала. Например, расстояние от A до зеркала должно быть равно расстоянию от зеркала до A'.
4. Полученные точки A', B', C', D' являются изображениями вершин исходного объекта.
5. Соединяем точки A', B', C' и D' последовательно, чтобы получить полное изображение A'B'C'D'.

На рисунке ниже показан процесс построения и итоговое изображение.

Ответ:

Изображение A'B'C'D' построено в соответствии с законами отражения в плоском зеркале. Каждая точка изображения (например, A') симметрична соответствующей точке объекта (A) относительно плоскости зеркала. Итоговое изображение показано на рисунке выше пунктирной линией.
