Условие.

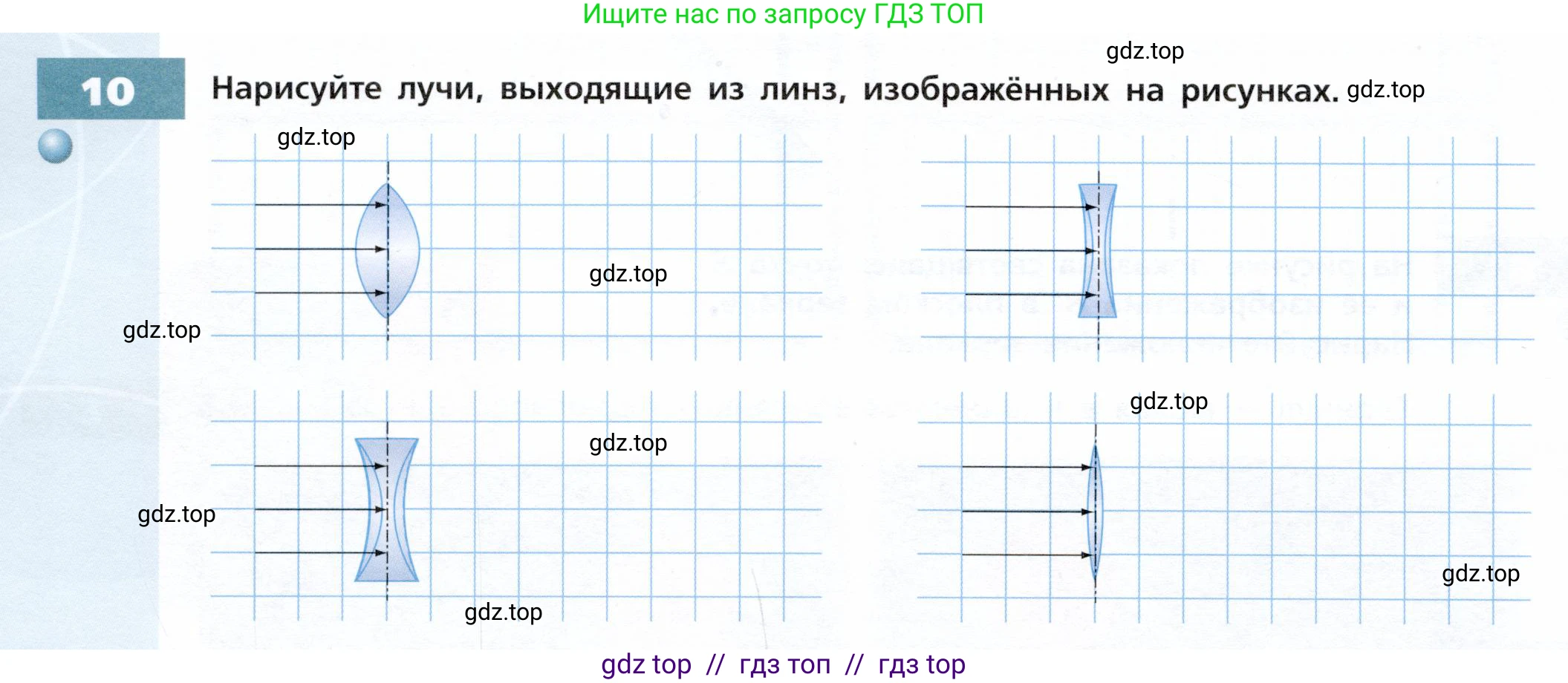

10. Нарисуйте лучи, выходящие из линз, изображённых на рисунках.

Решение.

Решение

Для построения лучей, выходящих из линз, необходимо применить основные правила хода лучей в тонких линзах. Для лучей, падающих на линзу параллельно её главной оптической оси, правила следующие. Первое: если линза собирающая (выпуклая), то после преломления лучи соберутся в одной точке, называемой задним главным фокусом линзы ($F'$). Второе: если линза рассеивающая (вогнутая), то после преломления лучи пойдут расходящимся пучком, а их продолжения, проведенные в обратную сторону, соберутся в одной точке — переднем мнимом фокусе линзы ($\text{F}$). Луч, идущий по главной оптической оси, проходит через оптический центр линзы и не меняет своего направления.

Рисунок в верхнем левом углу

На этом рисунке показана двояковыпуклая линза, которая является собирающей. Падающий на неё пучок лучей параллелен главной оптической оси. Следовательно, после преломления в линзе все эти лучи сойдутся в её заднем главном фокусе ($F'$), который расположен на главной оптической оси за линзой.

Ответ: Лучи, прошедшие через линзу, пересекутся в одной точке на главной оптической оси справа от линзы.

Рисунок в верхнем правом углу

Здесь изображена плоско-вогнутая линза. Это рассеивающая линза. Пучок лучей, параллельный главной оптической оси, пройдя через такую линзу, станет расходящимся. Если продолжить преломленные лучи в обратную сторону (влево от линзы), то эти продолжения пересекутся в одной точке — переднем мнимом фокусе линзы ($\text{F}$).

Ответ: После прохождения линзы центральный луч не изменит своего направления, а два других луча отклонятся от главной оптической оси. Их продолжения, построенные в обратном направлении, сойдутся в одной точке на главной оптической оси слева от линзы.

Рисунок в нижнем левом углу

На рисунке изображена двояковогнутая линза — она является рассеивающей. Как и в предыдущем случае с рассеивающей линзой, параллельный пучок лучей после преломления станет расходящимся. Продолжения преломленных лучей сойдутся в переднем мнимом фокусе ($\text{F}$) слева от линзы.

Ответ: Лучи после прохождения линзы пойдут расходящимся пучком. Их продолжения, проведенные в обратном направлении, пересекутся в одной точке на главной оптической оси слева от линзы.

Рисунок в нижнем правом углу

На этом рисунке изображена плоско-выпуклая линза, которая является собирающей. Аналогично первому случаю, параллельный пучок лучей, пройдя через линзу, соберётся в её заднем главном фокусе ($F'$), расположенном за линзой на главной оптической оси.

Ответ: Лучи, прошедшие через линзу, пересекутся в одной точке на главной оптической оси справа от линзы.
