Условие.

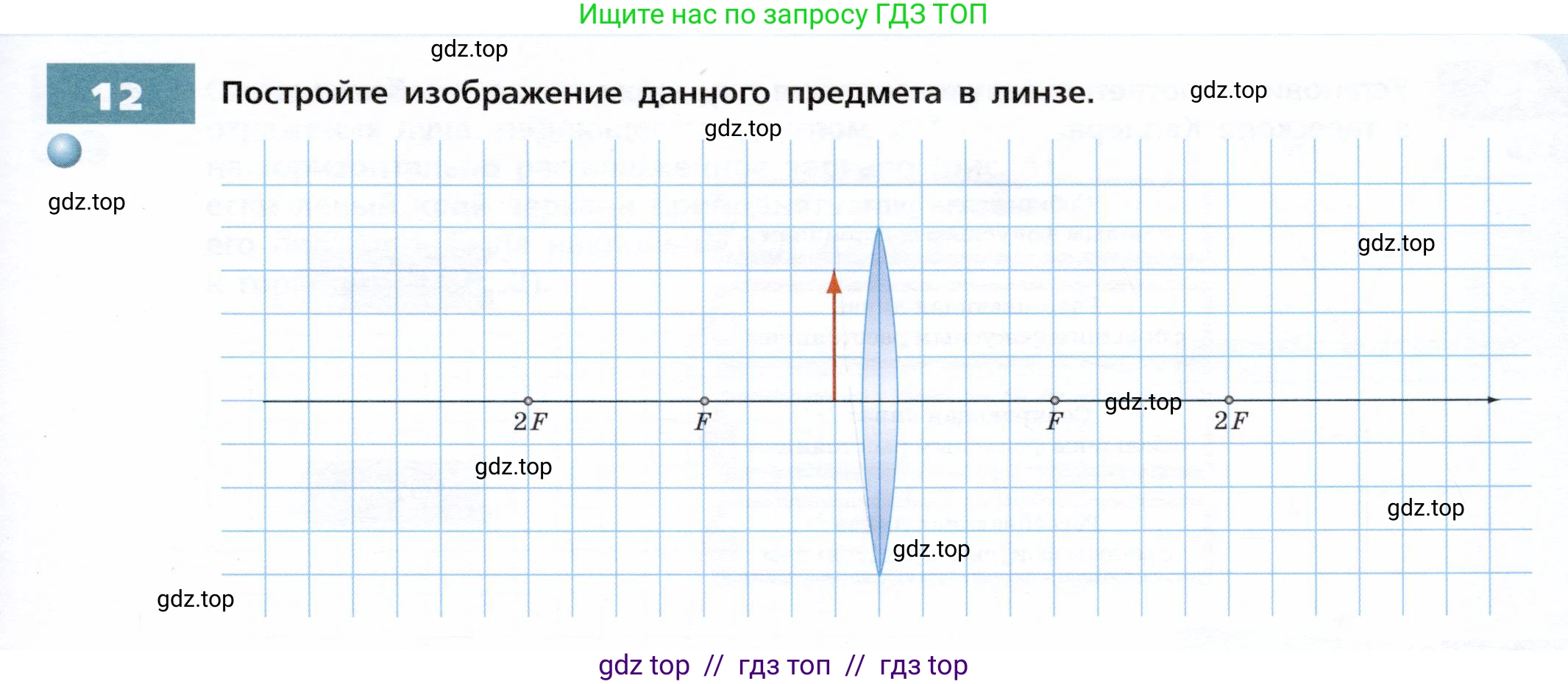

12. Постройте изображение данного предмета в линзе.

Решение.

Решение

Для построения изображения предмета в данной собирающей линзе необходимо воспользоваться методом построения с помощью двух стандартных («удобных») лучей, исходящих из самой верхней точки предмета (наконечника стрелки).

1. Первый луч направим из верхней точки предмета параллельно главной оптической оси до пересечения с плоскостью линзы. После преломления в линзе этот луч, согласно правилам построения, пройдет через задний главный фокус линзы $\text{F}$, который расположен справа от линзы.

2. Второй луч направим из той же верхней точки предмета через оптический центр линзы (точка пересечения линзы с главной оптической осью). Этот луч проходит через линзу, не изменяя своего направления.

3. После прохождения через линзу эти два луча становятся расходящимися. Они не пересекаются в пространстве за линзой, поэтому действительного изображения не образуют. Однако, если продолжить эти преломленные лучи в обратном направлении (влево от линзы, пунктирными линиями), их продолжения пересекутся в одной точке. Эта точка и будет являться изображением верхней точки предмета.

4. Чтобы получить полное изображение предмета, опустим из найденной точки пересечения перпендикуляр на главную оптическую ось. Полученная стрелка и будет искомым изображением.

В результате такого построения мы получим изображение со следующими характеристиками:

• Мнимое – так как оно образовано пересечением не самих лучей, а их продолжений.
• Прямое – так как оно не перевернуто относительно предмета.
• Увеличенное – его размер больше размера исходного предмета.
• Изображение находится с той же стороны от линзы, что и сам предмет.

Такая система работает как лупа или увеличительное стекло.

Ответ: Построенное изображение является мнимым, прямым и увеличенным. Оно расположено с той же стороны от линзы, что и сам предмет.
