Часть 1. Глава 6. Механические колебания и волны. Параграф 58. Механические волны в твёрдых телах. Сейсмические волны. Вопросы и задания - номер 2, страница 236.

Условие.

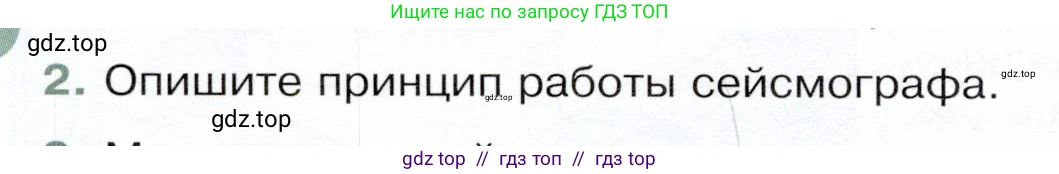

2. Опишите принцип работы сейсмографа.

Решение.

2. Принцип работы сейсмографа основан на физическом явлении инерции. Инерция — это свойство тел сохранять состояние покоя или равномерного прямолинейного движения при отсутствии внешних воздействий.

Основными компонентами сейсмографа являются корпус (рама), прочно соединенный с землей, и инертная масса (маятник), подвешенная к корпусу. Когда сейсмическая волна достигает прибора, земля и, соответственно, корпус сейсмографа приходят в движение. Однако инертная масса, обладая большой массой и, следовательно, большой инерцией, стремится оставаться в состоянии покоя. В результате возникает относительное смещение между колеблющимся корпусом и практически неподвижным маятником.

Именно это относительное движение и фиксируется регистрирующим устройством. В ранних, механических сейсмографах к маятнику было прикреплено перо, которое оставляло след на вращающемся бумажном барабане, закрепленном на корпусе. В современных электронных сейсмографах относительное движение маятника (например, с катушкой) относительно магнита на корпусе генерирует электрический сигнал. Этот сигнал усиливается, оцифровывается и записывается. Полученная в результате запись называется сейсмограммой.

Чтобы собственные колебания маятника быстро затухали после прохождения волны и не искажали запись, в конструкцию прибора обязательно входит специальное устройство — демпфер (успокоитель).

Для получения полной картины движений земной коры, которая может смещаться в любом направлении, сейсмические станции обычно оснащают тремя сейсмографами. Один регистрирует вертикальные колебания (вверх-вниз), а два других — горизонтальные колебания в двух взаимно перпендикулярных направлениях (например, север-юг и запад-восток).

Ответ: Принцип работы сейсмографа основан на явлении инерции. Во время землетрясения корпус прибора колеблется вместе с землей, в то время как тяжелый маятник внутри него, благодаря инерции, остается практически неподвижным. Запись относительного смещения между корпусом и маятником позволяет получить график колебаний земной поверхности — сейсмограмму.
