Часть 2. Глава 8. Электромагнитные колебания и волны. Параграф 70. Переменный электрический ток. Вопросы и задания - номер 3, страница 36.

Условие.

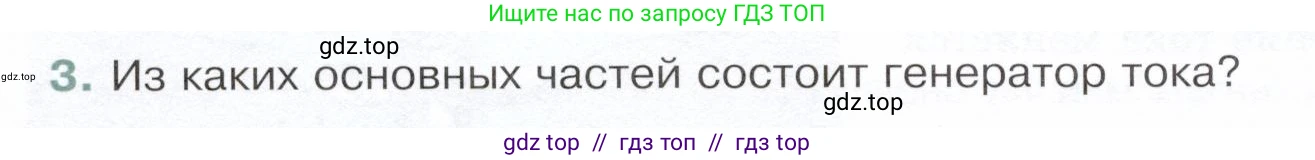

3. Из каких основных частей состоит генератор тока?

Решение.

Генератор электрического тока — это устройство, которое преобразует механическую энергию в электрическую на основе явления электромагнитной индукции. Любой электрический генератор состоит из следующих основных частей:

Статор — неподвижная часть генератора. В зависимости от конструкции, он может содержать либо обмотки, создающие магнитное поле (индуктор), либо обмотки, в которых индуцируется электрический ток (якорь).

Ротор — вращающаяся часть генератора, приводимая в движение внешним механическим источником (например, турбиной). Как и статор, он может выполнять функцию либо индуктора, либо якоря.

Взаимодействие статора и ротора обеспечивает работу генератора. Одна из этих частей создает магнитное поле, а другая содержит проводящие обмотки, которые пересекают это поле (или пересекаются им), в результате чего в обмотках возникает электродвижущая сила (ЭДС). Таким образом, функционально выделяют:

Индуктор — система постоянных магнитов или электромагнитов, создающая основное магнитное поле в генераторе.

Якорь — обмотка (или система обмоток), в которой индуцируется ЭДС.

Щёточно-коллекторный узел (система токосъёма) — устройство для передачи сгенерированного тока от подвижной части генератора к неподвижной (во внешнюю цепь). В генераторах переменного тока он состоит из контактных колец и скользящих по ним щёток. В генераторах постоянного тока используется коллектор, который не только снимает ток, но и выполняет функцию механического выпрямителя.

Ответ:

Основными частями генератора тока являются статор (неподвижная часть) и ротор (вращающаяся часть). Одна из них выполняет роль индуктора (создаёт магнитное поле), а другая — якоря (обмотка, в которой наводится ЭДС). Также необходим щёточно-коллекторный узел для отвода сгенерированного тока.
