Часть 2. Материалы для повторения при подготовке к экзамену. 6. Электромагнитные явления - номер 241, страница 114.

Условие.

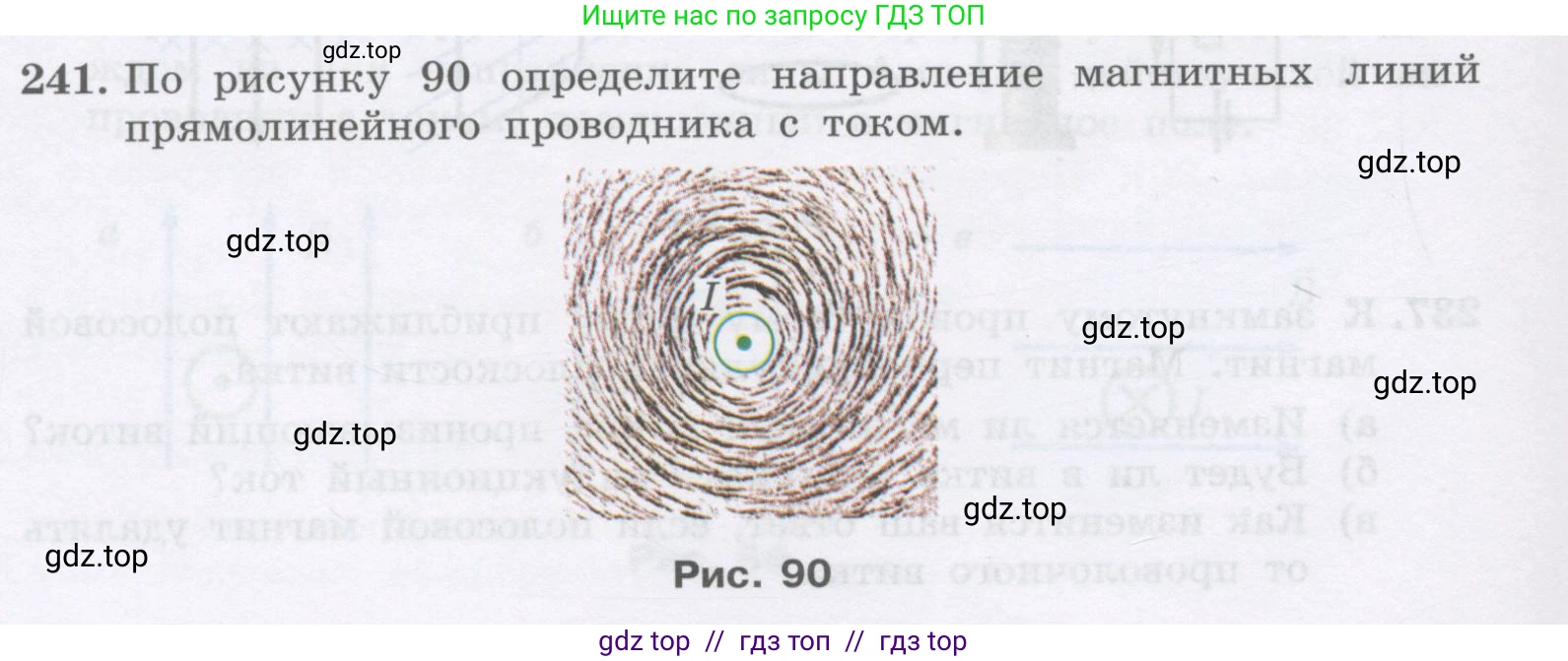

241. По рисунку 90 определите направление магнитных линий прямолинейного проводника с током.

Рис. 90

Решение.

Решение

На рисунке изображено поперечное сечение прямолинейного проводника с током. Условное обозначение тока в виде точки (•) внутри круга означает, что ток $\text{I}$ направлен перпендикулярно плоскости рисунка, на наблюдателя (из-за листа).

Для определения направления магнитных линий, создаваемых электрическим током в прямолинейном проводнике, применяется правило правой руки (или правило буравчика). Оно гласит: если направить большой палец правой руки по направлению тока в проводнике, то согнутые четыре пальца укажут направление линий магнитного поля.

Применим это правило к нашей задаче. Направим большой палец правой руки на себя, в соответствии с направлением тока. В этом случае остальные пальцы, обхватывающие проводник, будут указывать направление против часовой стрелки. Следовательно, магнитные линии, представляющие собой концентрические окружности с центром на оси проводника, направлены против часовой стрелки.

Ответ: Магнитные линии направлены по концентрическим окружностям против часовой стрелки.
