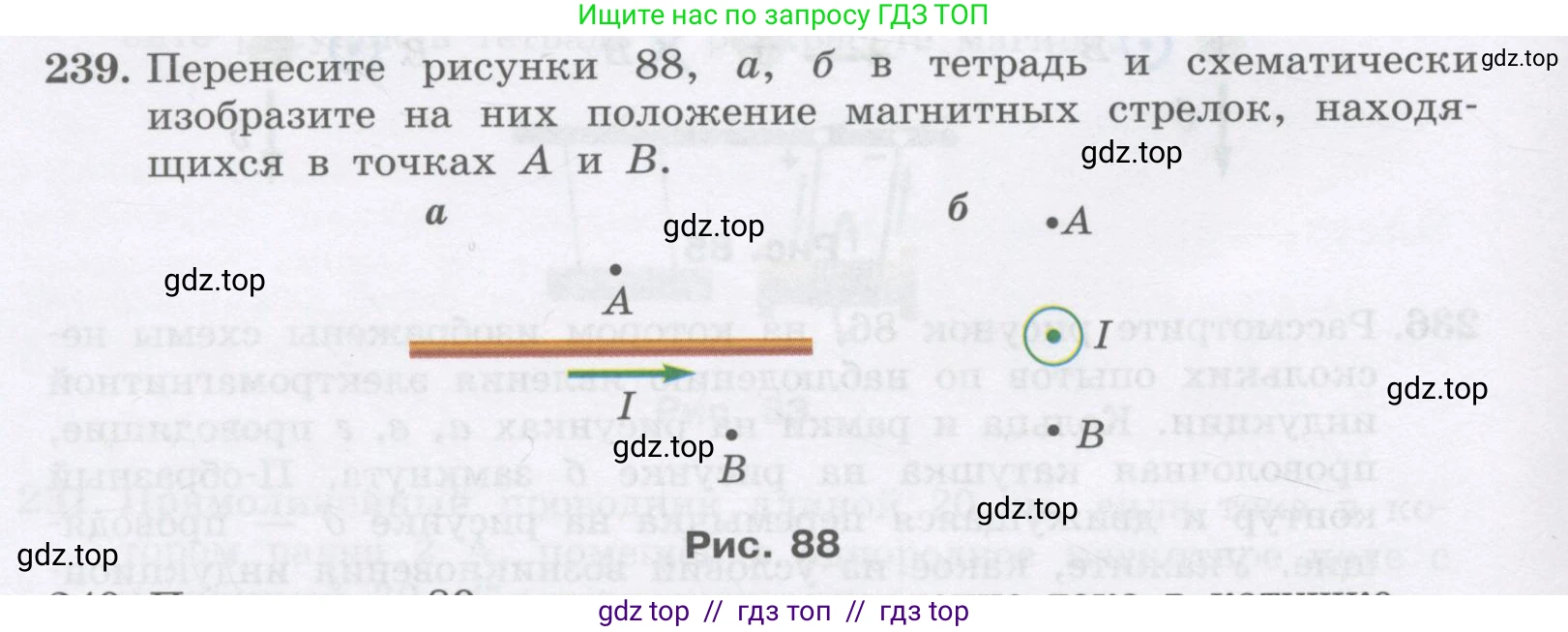

239. Перенесите рисунки 88, а, б в тетрадь и схематически изобразите на них положение магнитных стрелок, находящихся в точках $\text{A}$ и $\text{B}$.

Рис. 88

Решение.

Для определения направления линий магнитного поля, создаваемого проводником с током, используется правило правой руки (также известное как правило буравчика). Согласно этому правилу, если направить большой палец правой руки по направлению тока в проводнике, то остальные четыре пальца, обхватывающие проводник, укажут направление линий магнитной индукции.

Магнитная стрелка в магнитном поле всегда ориентируется вдоль линий магнитной индукции, при этом её северный полюс (N) указывает направление вектора магнитной индукции $\vec{B}$.

а)

Решение

В данном случае электрический ток $\text{I}$ в прямолинейном проводнике направлен вправо. Применим правило правой руки. Расположим большой палец правой руки по направлению тока.

В точке А, расположенной над проводником, согнутые пальцы будут указывать направление из-за плоскости рисунка, то есть на нас. Следовательно, вектор магнитной индукции $\vec{B}$ в точке А направлен на нас. Магнитная стрелка в этой точке расположится перпендикулярно плоскости рисунка, северным полюсом к нам (изображается как $\odot$).

В точке В, расположенной под проводником, согнутые пальцы будут указывать направление в плоскость рисунка, то есть от нас. Следовательно, вектор магнитной индукции $\vec{B}$ в точке В направлен от нас. Магнитная стрелка в этой точке расположится перпендикулярно плоскости рисунка, северным полюсом от нас (изображается как $\otimes$).

Ответ: В точке А магнитная стрелка будет ориентирована северным полюсом к наблюдателю (на нас). В точке В магнитная стрелка будет ориентирована северным полюсом от наблюдателя (от нас).

б)

Решение

В этом случае электрический ток $\text{I}$ направлен перпендикулярно плоскости рисунка на нас (обозначено символом $\odot$). Применим правило правой руки. Направим большой палец правой руки на себя, по направлению тока.

Согнутые пальцы укажут, что линии магнитной индукции представляют собой концентрические окружности, направленные против часовой стрелки.

Вектор магнитной индукции $\vec{B}$ в любой точке направлен по касательной к линии индукции в этой точке.

В точке А, находящейся над проводником, касательная к окружности будет направлена горизонтально влево. Следовательно, магнитная стрелка в точке А расположится горизонтально, северным полюсом влево.

В точке B, находящейся под проводником, касательная к окружности будет направлена горизонтально вправо. Следовательно, магнитная стрелка в точке B расположится горизонтально, северным полюсом вправо.

Ответ: В точке А магнитная стрелка будет расположена горизонтально, северным полюсом влево. В точке В магнитная стрелка будет расположена горизонтально, северным полюсом вправо.
