Часть 2. Материалы для повторения при подготовке к экзамену. 6. Электромагнитные явления - номер 235, страница 113.

Условие.

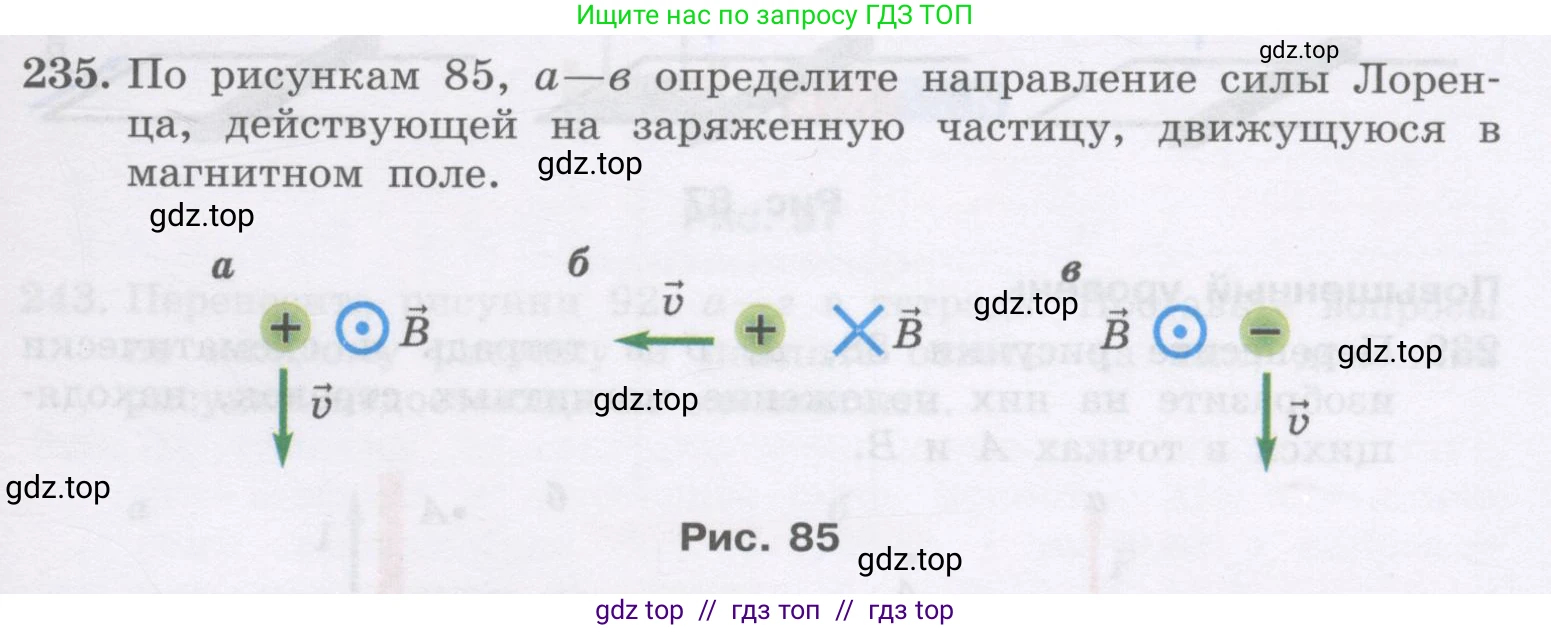

235. По рисункам 85, а–в определите направление силы Лоренца, действующей на заряженную частицу, движущуюся в магнитном поле.

Рис. 85

Решение.

Для определения направления силы Лоренца, действующей на заряженную частицу в магнитном поле, используется правило левой руки.

Правило левой руки гласит: если левую руку расположить так, чтобы линии магнитной индукции (вектор $\vec{B}$) входили в ладонь, а четыре вытянутых пальца были направлены по направлению движения положительного заряда (вектор $\vec{v}$), то отогнутый на 90° большой палец покажет направление силы Лоренца ($\vec{F}_L$). Для отрицательно заряженной частицы направление силы будет противоположным.

Решение

а)

Частица заряжена положительно. Скорость $\vec{v}$ направлена вниз. Вектор магнитной индукции $\vec{B}$ направлен из плоскости рисунка на наблюдателя (обозначен точкой).
Применяем правило левой руки: располагаем ладонь так, чтобы вектор $\vec{B}$ входил в нее (ладонь обращена к нам), а четыре пальца направляем по вектору скорости $\vec{v}$ (вниз). В этом положении отогнутый большой палец будет указывать влево. Следовательно, сила Лоренца направлена влево.

Ответ: Сила Лоренца направлена влево.

б)

Частица заряжена положительно. Скорость $\vec{v}$ направлена влево. Вектор магнитной индукции $\vec{B}$ направлен в плоскость рисунка от наблюдателя (обозначен крестиком).
Применяем правило левой руки: располагаем ладонь так, чтобы вектор $\vec{B}$ входил в нее (ладонь обращена от нас), а четыре пальца направляем по вектору скорости $\vec{v}$ (влево). В этом положении отогнутый большой палец будет указывать вниз. Следовательно, сила Лоренца направлена вниз.

Ответ: Сила Лоренца направлена вниз.

в)

Частица заряжена отрицательно. Скорость $\vec{v}$ направлена вниз. Вектор магнитной индукции $\vec{B}$ направлен из плоскости рисунка на наблюдателя (обозначен точкой).
Поскольку заряд частицы отрицательный, направление силы Лоренца будет противоположно тому, которое определяется правилом левой руки для положительного заряда. Определим сначала направление для положительной частицы (как в пункте а): сила была бы направлена влево. Так как наша частица заряжена отрицательно, действующая на нее сила Лоренца направлена в противоположную сторону, то есть вправо.

Ответ: Сила Лоренца направлена вправо.
