Номер 229, страница 112, часть 2 - гдз по физике 9 класс учебник Генденштейн, Булатова

Часть 2. Материалы для повторения при подготовке к экзамену. 6. Электромагнитные явления - номер 229, страница 112.

Условие.

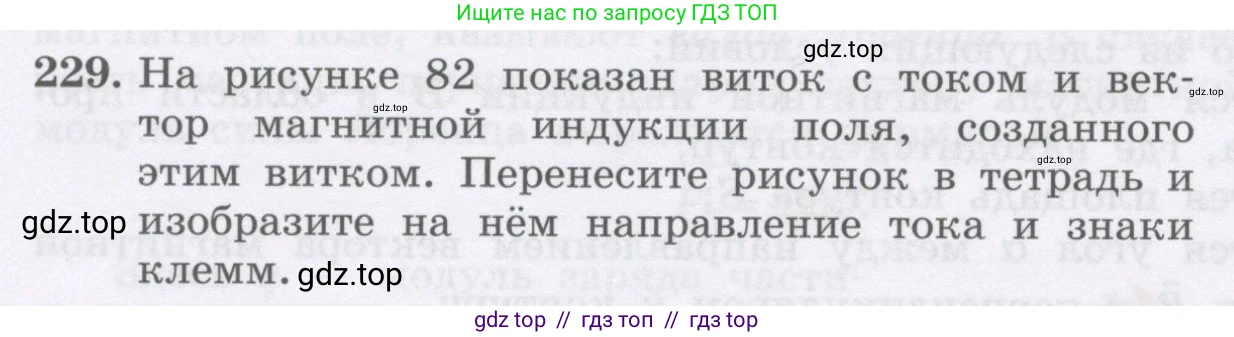

229. На рисунке 82 показан виток с током и вектор магнитной индукции поля, созданного этим витком. Перенесите рисунок в тетрадь и изобразите на нём направление тока и знаки клемм.

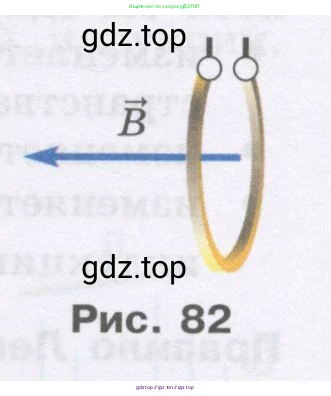

Рис. 82

Решение.

Решение

Чтобы определить направление тока в витке и знаки клемм, воспользуемся правилом правой руки для соленоида (или кругового тока). Это правило связывает направление тока в витке с направлением вектора магнитной индукции $ \vec{B} $ создаваемого им поля.

Правило правой руки гласит: если обхватить виток с током ладонью правой руки так, чтобы отогнутый на 90 градусов большой палец указывал направление вектора магнитной индукции $ \vec{B} $ внутри витка, то четыре согнутых пальца покажут направление тока в витке.

На рисунке вектор магнитной индукции $ \vec{B} $ направлен влево. Расположим правую руку так, чтобы большой палец был направлен влево. В этом случае согнутые пальцы укажут, что ток в передней (ближней к наблюдателю) части витка течет вверх, а в задней (дальней от наблюдателя) части — вниз.

Принято считать, что во внешней цепи электрический ток течет от положительного полюса источника («+») к отрицательному («-»). В верхней части витка ток движется от правой клеммы к левой. Следовательно, ток входит в виток через правую клемму и выходит через левую. Это означает, что правая клемма является положительной, а левая — отрицательной.

Изображение с указанием направления тока и знаков клемм будет выглядеть следующим образом:

Ответ: Ток в передней, видимой части витка, направлен вверх. Правая клемма имеет положительный знак (+), а левая клемма — отрицательный (-).
