Условие.

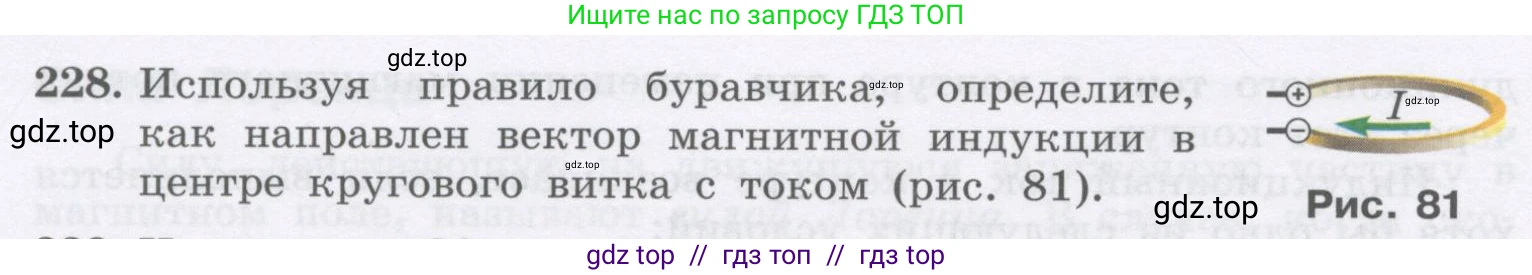

228. Используя правило буравчика, определите, как направлен вектор магнитной индукции в центре кругового витка с током ($\text{I}$) (рис. 81).

Рис. 81

Решение.

Решение

Для определения направления вектора магнитной индукции $\text{B}$ в центре кругового витка с током воспользуемся правилом буравчика (или правилом правого винта). Оно гласит: если вращать ручку буравчика в направлении тока, текущего по витку, то направление поступательного движения острия буравчика укажет направление вектора магнитной индукции внутри витка.

На рисунке 81 показан круговой виток, в котором ток $\text{I}$ течет против часовой стрелки (если смотреть сверху). Мысленно поместим буравчик в центр витка и начнем вращать его рукоятку в направлении тока, то есть против часовой стрелки. При таком вращении буравчик будет выкручиваться, то есть его острие будет двигаться вверх, по направлению к наблюдателю.

Следовательно, вектор магнитной индукции $\text{B}$ в центре витка направлен перпендикулярно плоскости витка, на нас.

Ответ: Вектор магнитной индукции в центре витка направлен перпендикулярно плоскости витка на наблюдателя (вверх).
