Номер 1, страница 78 - гдз по физике 9 класс учебник Хижнякова, Синявина

Глава 3. Магнитное поле. Параграф 11. Постоянные магниты. Магнитное взаимодействие токов. Задания и упражнения - номер 1, страница 78.

Условие.

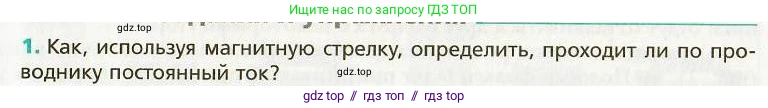

1. Как, используя магнитную стрелку, определить, проходит ли по проводнику постоянный ток?

Решение.

1. Определить наличие постоянного тока в проводнике с помощью магнитной стрелки можно на основе явления, открытого Г. Х. Эрстедом: электрический ток создает вокруг себя магнитное поле. Это поле будет взаимодействовать с магнитной стрелкой, заставляя её отклоняться.

Порядок действий следующий:

1. Расположите магнитную стрелку (компас) вблизи проводника. В отсутствие тока стрелка будет ориентирована вдоль силовых линий магнитного поля Земли (примерно в направлении север-юг). Необходимо зафиксировать это начальное положение.

2. Для максимальной наглядности эксперимента следует расположить проводник над или под стрелкой, параллельно её начальному положению.

3. Подключите проводник к источнику постоянного тока (например, к батарейке), чтобы по нему пошёл ток.

4. Наблюдайте за магнитной стрелкой. Если по проводнику течёт постоянный ток, он создаёт вокруг себя постоянное магнитное поле. Это магнитное поле, согласно правилу буравчика (или правилу правой руки), будет направлено по касательной к окружностям, охватывающим проводник.

5. Магнитная стрелка, оказавшись в суммарном магнитном поле (поле Земли + поле тока), отклонится от своего первоначального положения и установится в новом, устойчивом направлении, которое соответствует направлению результирующего вектора магнитной индукции.

Если при замыкании цепи магнитная стрелка отклоняется и остаётся в новом положении, это является доказательством того, что по проводнику течёт постоянный ток. Если разомкнуть цепь, ток прекратится, его магнитное поле исчезнет, и стрелка вернётся в своё исходное положение. Если стрелка не реагирует на замыкание и размыкание цепи, значит, ток в проводнике отсутствует.

Ответ: Нужно поднести магнитную стрелку к проводнику. Если стрелка отклонится от своего первоначального положения и зафиксируется в новом, то по проводнику протекает постоянный ток. Если стрелка не отклоняется, тока нет.
