Глава 3. Магнитное поле. Параграф 11. Постоянные магниты. Магнитное взаимодействие токов. Вопросы - номер 3, страница 78.

Условие.

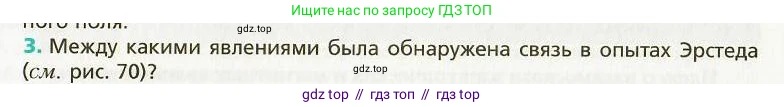

3. Между какими явлениями была обнаружена связь в опытах Эрстеда (см. рис. 70)?

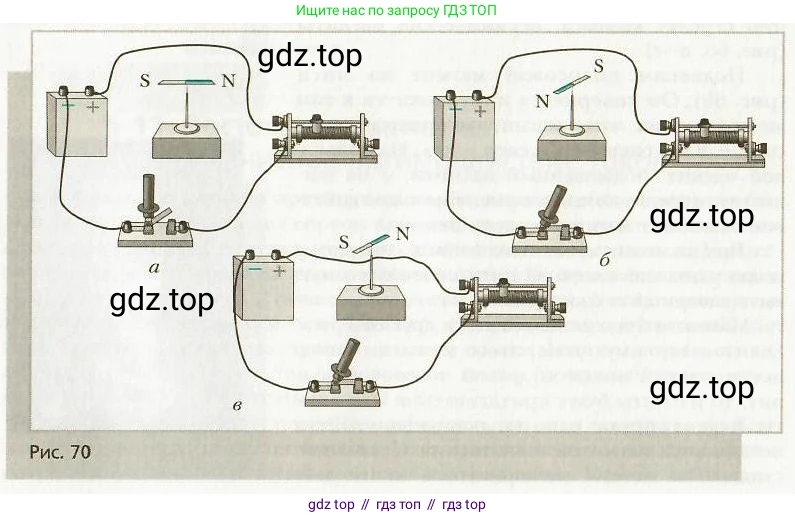

Рис. 70

Решение.

На рисунке 70 представлен знаменитый опыт датского ученого Ганса Христиана Эрстеда, который в 1820 году установил связь между электричеством и магнетизмом. Анализ схем позволяет сделать следующие выводы:

а) В первом случае (рис. а) ключ в электрической цепи разомкнут, поэтому ток в проводнике отсутствует. Магнитная стрелка, расположенная параллельно проводнику, находится в своём обычном положении, ориентируясь по магнитному полю Земли. Это исходное состояние системы.

б) Во втором случае (рис. б) ключ замыкают. По проводнику начинает течь электрический ток. В этот момент магнитная стрелка отклоняется от своего первоначального положения. Это означает, что электрический ток, протекающий по проводнику, создал вокруг себя магнитное поле, которое и подействовало на стрелку.

в) В третьем случае (рис. в) меняют полярность источника тока, из-за чего ток в проводнике начинает течь в противоположном направлении. Магнитная стрелка снова отклоняется, но уже в другую сторону. Это доказывает, что направление магнитного поля, создаваемого током, напрямую зависит от направления тока в проводнике.

Таким образом, этот эксперимент впервые наглядно продемонстрировал, что движущиеся электрические заряды (электрический ток) порождают магнитное поле. Это открытие стало основой для новой области физики — электромагнетизма.

Ответ: В опытах Эрстеда была обнаружена связь между электрическими явлениями (протекание электрического тока по проводнику) и магнитными явлениями (возникновение магнитного поля вокруг этого проводника).
