Глава 3. Магнитное поле. Параграф 12. Магнитная индукция. Вопросы - страница 81.

Условие.

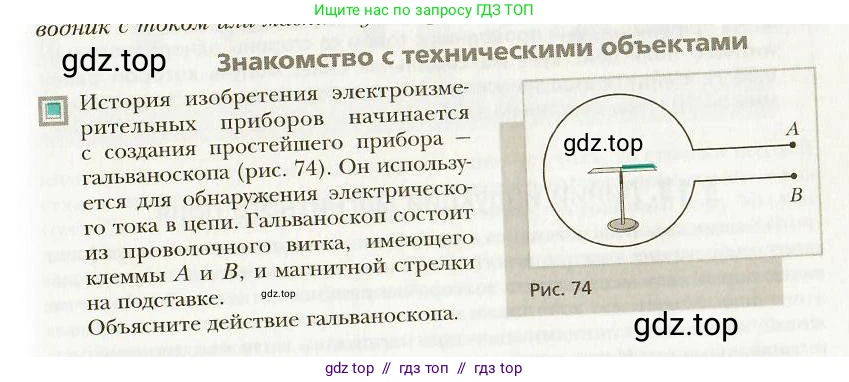

Знакомство с техническими объектами

История изобретения электроизмерительных приборов начинается с создания простейшего прибора – гальваноскопа (рис. 74). Он используется для обнаружения электрического тока в цепи. Гальваноскоп состоит из проволочного витка, имеющего клеммы $\text{A}$ и $\text{B}$, и магнитной стрелки на подставке.

Объясните действие гальваноскопа.

Рис. 74

Решение.

Решение

Принцип действия гальваноскопа основан на явлении возникновения магнитного поля вокруг проводника, по которому протекает электрический ток. Это явление было открыто Г. Х. Эрстедом.

Гальваноскоп представляет собой проволочный виток (катушку), внутри которого или рядом с которым на подставке расположена свободно вращающаяся магнитная стрелка. В исходном состоянии, когда ток отсутствует, магнитная стрелка ориентируется вдоль силовых линий магнитного поля Земли.

Когда гальваноскоп подключают к электрической цепи с помощью клемм А и В, по витку начинает течь электрический ток. Согласно опыту Эрстеда, проводник с током создает вокруг себя магнитное поле. Это магнитное поле действует на магнитную стрелку, которая является постоянным магнитом. В результате взаимодействия двух магнитных полей (поля катушки и поля стрелки) на стрелку начинает действовать вращающий момент, и она поворачивается, отклоняясь от своего первоначального положения.

Таким образом, отклонение магнитной стрелки является индикатором наличия электрического тока в цепи. Чем больше сила тока, тем сильнее создаваемое им магнитное поле и, следовательно, тем на больший угол отклонится стрелка.

Ответ: Действие гальваноскопа основано на магнитном действии электрического тока. При протекании тока по проволочному витку прибора создается магнитное поле, которое взаимодействует с магнитной стрелкой и заставляет ее отклоняться, что свидетельствует о наличии тока в цепи.
