Глава 3. Магнитное поле. Параграф 12. Магнитная индукция. Вопросы - номер 2, страница 81.

Условие.

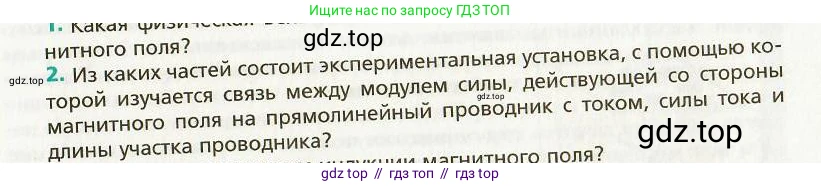

2. Из каких частей состоит экспериментальная установка, с помощью которой изучается связь между модулем силы, действующей со стороны магнитного поля на прямолинейный проводник с током, силы тока и длины участка проводника?

Решение.

Экспериментальная установка для изучения связи между модулем силы, действующей со стороны магнитного поля на прямолинейный проводник с током (силы Ампера), силой тока и длиной участка проводника, как правило, представляет собой "магнитные весы" и состоит из следующих основных частей:

1. Источник магнитного поля
Чаще всего это сильный подковообразный постоянный магнит или электромагнит. Он создает в определенной области пространства (между полюсами) достаточно сильное и однородное магнитное поле, в которое помещается исследуемый проводник.

2. Проводник с током
Это прямолинейный участок провода, который является объектом исследования. Часто используется набор сменных проводников разной длины для изучения зависимости силы от этого параметра. Проводник (или легкая рамка с прямолинейной стороной) является частью подвижной системы, соединенной с измерителем силы.

3. Измеритель силы
Для измерения силы Ампера, действующей на проводник, используются высокочувствительные приборы, такие как рычажные весы (коромысловые весы) или современные электронные весы. Проводник крепится к одному из плеч весов. Сила, действующая со стороны магнитного поля, вызывает смещение коромысла или изменение показаний электронных весов. По этому изменению можно рассчитать действующую силу.

4. Источник тока
Лабораторный источник постоянного тока (например, выпрямитель или аккумулятор), который позволяет создать в проводнике электрический ток.

5. Регулировочный элемент (реостат)
Включается в электрическую цепь последовательно с проводником для плавного изменения силы тока. Это позволяет исследовать зависимость силы Ампера от силы тока $\text{I}$, сохраняя другие параметры неизменными.

6. Измерительные приборы
- Амперметр: включается в цепь последовательно для точного измерения силы тока $\text{I}$, протекающего через проводник.
- Линейка или штангенциркуль: для измерения активной длины $\text{l}$ проводника — той его части, которая находится непосредственно в магнитном поле и на которую действует сила.

7. Компоненты электрической цепи
Состоит из соединительных проводов и ключа, которые используются для сборки всей установки и для включения/выключения тока в нужный момент времени.

Ответ: Экспериментальная установка состоит из источника магнитного поля (например, подковообразный магнит), прямолинейного проводника, измерителя силы (весы), источника тока, реостата для регулировки тока, амперметра для измерения силы тока, линейки для измерения длины проводника, а также ключа и соединительных проводов для сборки цепи.
