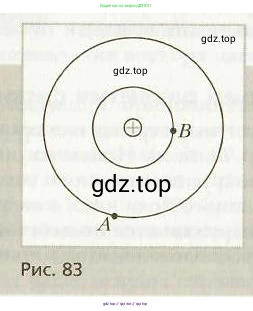

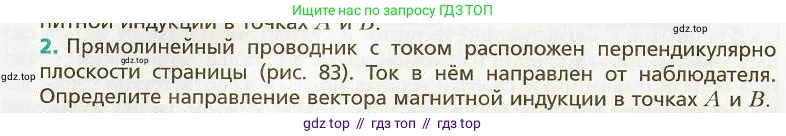

2. Прямолинейный проводник с током расположен перпендикулярно плоскости страницы (рис. 83). Ток в нём направлен от наблюдателя. Определите направление вектора магнитной индукции в точках A и B.

Рис. 83

Решение.

Решение

Для определения направления вектора магнитной индукции $ \vec{B} $ вокруг прямолинейного проводника с током используется правило правой руки (или правило буравчика). Согласно этому правилу, если большой палец правой руки направить по направлению тока в проводнике, то направление, в котором будут загибаться остальные четыре пальца, укажет направление линий магнитной индукции.

В условии задачи сказано, что ток в проводнике направлен от наблюдателя, то есть перпендикулярно плоскости страницы «внутрь». На рисунке это направление обозначается символом ⊕ (вид на хвостовое оперение стрелы).

Применяя правило правой руки, направим большой палец от себя, в плоскость рисунка. Согнутые пальцы укажут направление по часовой стрелке. Это означает, что линии магнитной индукции представляют собой концентрические окружности, по которым поле направлено по часовой стрелке.

Вектор магнитной индукции $ \vec{B} $ в любой точке магнитного поля направлен по касательной к линии магнитной индукции, проходящей через эту точку.

Направление вектора магнитной индукции в точке A
Точка А расположена на внешней линии индукции в ее нижней части. Касательная к окружности в этой точке, проведенная в направлении движения по часовой стрелке, будет направлена горизонтально влево.
Ответ: в точке А вектор магнитной индукции направлен влево.

Направление вектора магнитной индукции в точке B
Точка B расположена на внутренней линии индукции в ее правой части. Касательная к окружности в этой точке, проведенная в направлении движения по часовой стрелке, будет направлена вертикально вниз.
Ответ: в точке B вектор магнитной индукции направлен вниз.
