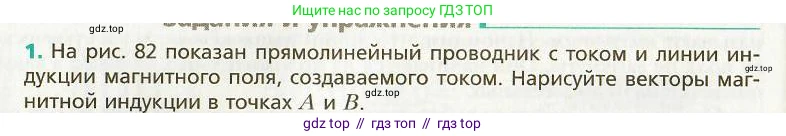

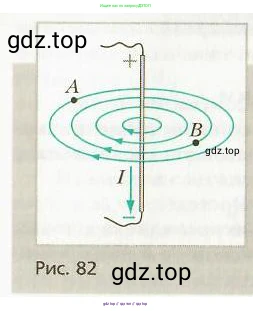

1. На рис. 82 показан прямолинейный проводник с током и линии индукции магнитного поля, создаваемого током. Нарисуйте векторы магнитной индукции в точках $\text{A}$ и $\text{B}$.

Рис. 82

Решение.

Решение

Направление вектора магнитной индукции $\vec{B}$, создаваемого прямолинейным проводником с током, определяется с помощью правила правой руки (или правила буравчика). Если расположить правую руку так, чтобы большой палец указывал направление тока $\text{I}$ в проводнике, то четыре согнутых пальца покажут направление линий магнитной индукции. Вектор $\vec{B}$ в любой точке поля направлен по касательной к линии индукции, проходящей через эту точку.

В данном случае ток $\text{I}$ течет по проводнику вниз. Применяя правило правой руки, мы видим, что линии магнитной индукции вокруг проводника направлены по часовой стрелке (если смотреть сверху), что и показано на рисунке.

В точке А

Точка А находится на одной из линий магнитной индукции. Поскольку линия в этой области направлена по часовой стрелке, касательная к окружности в точке А будет направлена перпендикулярно плоскости рисунка от наблюдателя (вглубь листа). Такое направление вектора условно обозначается символом ⊗.

В точке B

Точка B находится на другой, более близкой к проводнику, линии индукции. Касательная к этой линии в точке B будет направлена перпендикулярно плоскости рисунка к наблюдателю (из листа). Такое направление вектора условно обозначается символом ⊙.

Также стоит отметить, что модуль вектора магнитной индукции прямого тока обратно пропорционален расстоянию $\text{r}$ от проводника: $B \sim 1/r$. Так как точка А находится дальше от проводника, чем точка B ($r_A > r_B$), то и модуль вектора магнитной индукции в ней будет меньше, чем в точке B ($B_A < B_B$).

Ответ: Вектор магнитной индукции в точке А направлен перпендикулярно плоскости рисунка от нас. Вектор магнитной индукции в точке B направлен перпендикулярно плоскости рисунка к нам.
