Глава 3. Магнитное поле. Параграф 14. Действие магнитного поля на проводник с током. Закон Ампера. Задания и упражнения - номер 4, страница 90.

Условие.

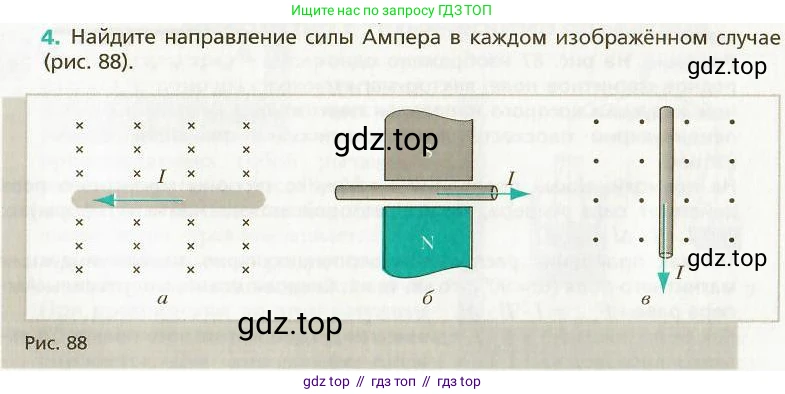

4. Найдите направление силы Ампера в каждом изображённом случае (рис. 88).

Рис. 88

Решение.

Решение

Для определения направления силы Ампера ($F_A$), действующей на проводник с током в магнитном поле, воспользуемся правилом левой руки.

Правило левой руки: если левую руку расположить так, чтобы линии магнитной индукции ($\text{B}$) входили в ладонь, а четыре вытянутых пальца были направлены по направлению тока ($\text{I}$), то отогнутый на 90° большой палец укажет направление действующей на проводник силы Ампера ($F_A$).

а

В данном случае магнитное поле направлено от наблюдателя, в плоскость рисунка (обозначено крестиками $×$). Ток $\text{I}$ в проводнике течет влево. Применяем правило левой руки: располагаем ладонь так, чтобы в нее входили линии магнитной индукции (ладонью к наблюдателю), а четыре пальца направляем по току (влево). Тогда отогнутый большой палец укажет направление силы Ампера — вниз.
Ответ: сила Ампера направлена вниз.

б

Проводник с током находится между полюсами магнита. Линии магнитной индукции $\text{B}$ направлены от северного полюса (N) к южному (S), то есть вертикально вверх. Ток $\text{I}$ в проводнике направлен вправо. Применяем правило левой руки: располагаем ладонь так, чтобы в нее входили линии магнитной индукции (ладонью вниз), а четыре пальца направляем по току (вправо). Тогда отогнутый большой палец будет направлен от нас, вглубь плоскости рисунка.
Ответ: сила Ампера направлена от наблюдателя (в плоскость рисунка).

в

В этом случае магнитное поле направлено из плоскости рисунка на наблюдателя (обозначено точками $•$). Ток $\text{I}$ в проводнике направлен вниз. Применяем правило левой руки: располагаем ладонь так, чтобы в нее входили линии магнитной индукции (ладонью от наблюдателя, к рисунку), а четыре пальца направляем по току (вниз). Тогда отогнутый большой палец укажет направление силы Ампера — вправо.
Ответ: сила Ампера направлена вправо.
