Знакомство с техническими объектами

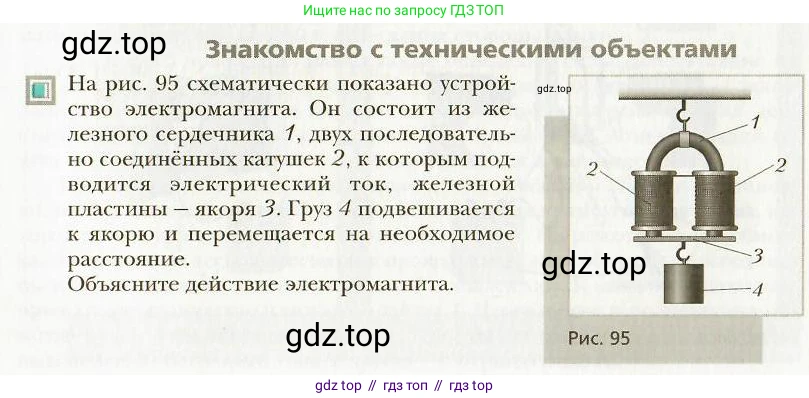

На рис. 95 схематически показано устройство электромагнита. Он состоит из железного сердечника 1, двух последовательно соединённых катушек 2, к которым подводится электрический ток, железной пластины – якоря 3. Груз 4 подвешивается к якорю и перемещается на необходимое расстояние.

Объясните действие электромагнита.

Рис. 95

Решение.

Решение

Принцип действия электромагнита основан на явлении возникновения магнитного поля вокруг проводника при протекании по нему электрического тока. В устройстве, показанном на рисунке, используются две катушки (2), намотанные на общий железный сердечник (1).

Когда через последовательно соединённые катушки пропускают электрический ток, создаётся магнитное поле. Железный сердечник (1), являясь ферромагнетиком, концентрирует и многократно усиливает это магнитное поле. В результате сердечник превращается в сильный временный магнит.

Это сильное магнитное поле притягивает к полюсам сердечника железную пластину, называемую якорем (3). Сила магнитного притяжения становится достаточно большой, чтобы удержать якорь вместе с подвешенным к нему грузом (4). Таким образом, электромагнит может поднимать и перемещать ферромагнитные грузы.

Важнейшей особенностью электромагнита является возможность управлять его действием. Как только подача электрического тока в катушки прекращается, магнитное поле исчезает, сердечник размагничивается и теряет свои магнитные свойства. Сила притяжения пропадает, и якорь (3) вместе с грузом (4) отсоединяется от сердечника.

Эта способность быстро включать и выключать сильное магнитное поле используется в электромагнитных кранах, реле, замках и многих других технических устройствах.

Ответ: При пропускании электрического тока через катушки (2) железный сердечник (1) намагничивается и притягивает к себе железный якорь (3) вместе с грузом (4). При отключении тока сердечник размагничивается, и груз отпадает.
