Глава IV. Электромагнитные колебания и волны. Параграф 25. Генератор незатухающих колебаний - номер 5, страница 125.

Условие.

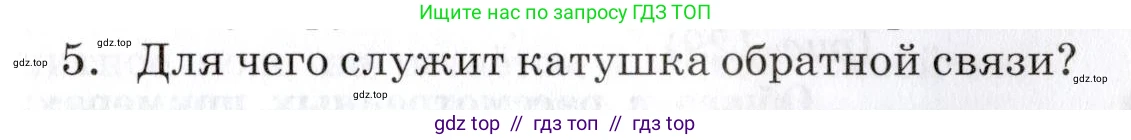

5. Для чего служит катушка обратной связи?

Решение.

Решение:

Катушка обратной связи является ключевым элементом в схемах автогенераторов, которые предназначены для создания незатухающих электромагнитных колебаний. Её основная и главная функция — осуществление положительной обратной связи.

Рассмотрим принцип её работы на примере LC-генератора.

1. Любой реальный колебательный контур (состоящий из катушки индуктивности и конденсатора) обладает активным сопротивлением. Из-за этого сопротивления свободные электромагнитные колебания, возникшие в контуре, будут быстро затухать, так как их энергия будет расходоваться на нагрев проводников.

2. Чтобы колебания стали незатухающими, нужно постоянно восполнять потери энергии в контуре. Эту задачу выполняет усилительный элемент (например, транзистор), который подключен к источнику постоянного тока.

3. Катушка обратной связи индуктивно (т.е. через общее магнитное поле) связана с катушкой колебательного контура. Она включается в выходную цепь усилителя (например, в цепь коллектора транзистора).

4. Усиленный переменный ток с выхода усилителя, протекая через катушку обратной связи, создает вокруг нее переменное магнитное поле. Это поле пронизывает витки катушки колебательного контура и индуцирует в ней дополнительную ЭДС (электродвижущую силу).

5. Если катушка обратной связи подключена правильно (соблюдена фазировка), то индуцированная ЭДС будет совпадать по фазе с колебаниями напряжения в контуре. Такая связь называется положительной. Эта ЭДС будет "подталкивать" электроны в контуре в нужный момент времени, передавая ему энергию от источника питания через усилитель. Когда энергия, поступающая в контур за один период, становится равной энергии, теряемой за тот же период, в контуре устанавливаются незатухающие колебания постоянной амплитуды.

Таким образом, катушка обратной связи — это устройство, которое позволяет управлять работой усилителя за счет энергии самого колебательного контура и возвращать часть усиленной энергии обратно в контур для поддержания колебаний.

Ответ: Катушка обратной связи служит для создания положительной обратной связи в схемах генераторов незатухающих колебаний. Она обеспечивает передачу части энергии сигнала с выхода усилительного каскада обратно во входную цепь (в колебательный контур) таким образом, чтобы восполнять потери энергии и поддерживать постоянную амплитуду колебаний.
