Глава 3. Электромагнитные явления. Параграф 38. Направление индукционного тока. Правило Ленца. Задание 34 - номер 2, страница 172.

Условие.

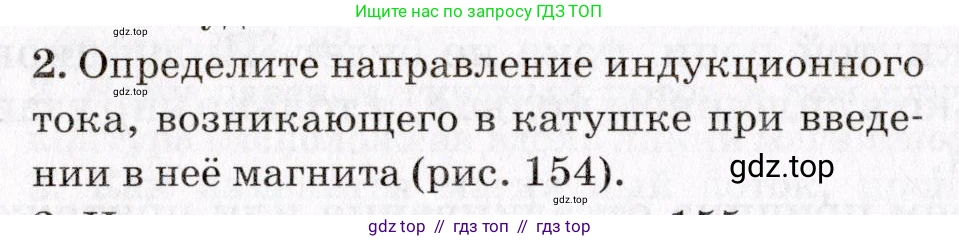

2. Определите направление индукционного тока, возникающего в катушке при введении в неё магнита (рис. 154).

Рис. 154

Решение.

Решение

Для определения направления индукционного тока воспользуемся правилом Ленца.

1. Внешнее магнитное поле создается постоянным магнитом. Линии магнитной индукции выходят из северного полюса (N) и входят в южный (S). Следовательно, вектор магнитной индукции $\vec{B}$ внешнего поля, создаваемого магнитом внутри катушки, направлен вправо, в сторону южного полюса магнита.

2. Когда магнит вводят в катушку, магнитный поток, пронизывающий витки катушки, увеличивается. Так как вектор $\vec{B}$ направлен вправо, то и магнитный поток через катушку, направленный вправо, возрастает.

3. Согласно правилу Ленца, индукционный ток, возникающий в катушке, создает собственное магнитное поле, которое препятствует изменению внешнего магнитного потока. В данном случае, раз внешний магнитный поток вправо увеличивается, то магнитное поле индукционного тока $\vec{B}_{ind}$ должно быть направлено в противоположную сторону, то есть влево.

4. Зная направление собственного магнитного поля катушки (влево), можно определить направление тока по правилу правой руки (правилу буравчика). Если направить большой палец правой руки по направлению вектора индукции $\vec{B}_{ind}$ внутри катушки (влево), то четыре согнутых пальца, обхватывающие катушку, укажут направление индукционного тока в витках. В видимой, передней части витков катушки ток будет направлен вниз.

Ответ: В передней (видимой нам) части витков катушки индукционный ток будет направлен вниз.
