Глава 3. Электромагнитные явления. Параграф 38. Направление индукционного тока. Правило Ленца. Задание 34 - номер 3, страница 172.

Условие.

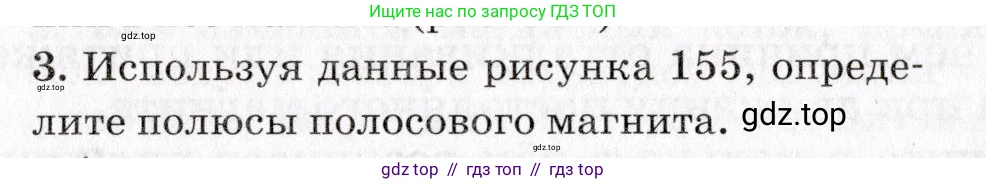

3. Используя данные рисунка 155, определите полюсы полосового магнита.

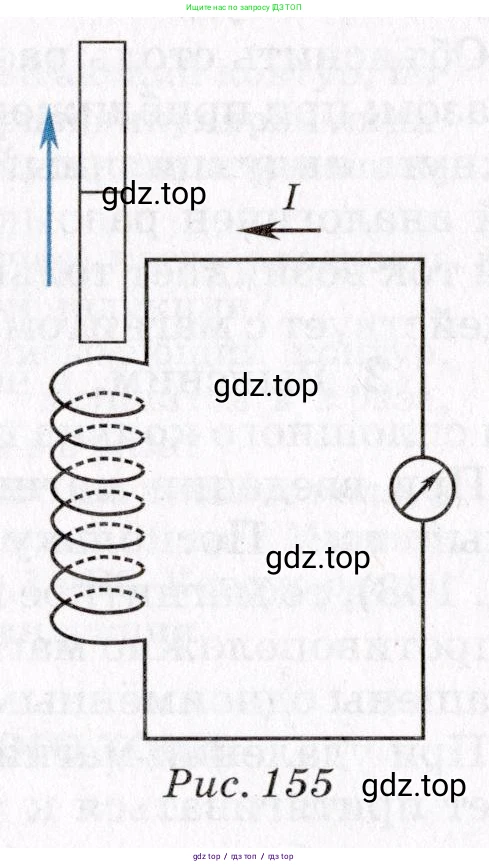

Рис. 155

Решение.

Решение

В соответствии с явлением электромагнитной индукции, при изменении магнитного потока, пронизывающего замкнутый контур, в этом контуре возникает электрический ток. На рисунке показано, что магнит удаляют из катушки, перемещая его вверх. Это приводит к уменьшению магнитного потока через катушку.

Согласно правилу Ленца, возникающий в катушке индукционный ток имеет такое направление, что созданное им магнитное поле препятствует изменению магнитного потока, которое вызвало этот ток. В данном случае, поскольку магнитный поток уменьшается, магнитное поле индукционного тока будет направлено так, чтобы скомпенсировать это уменьшение, то есть оно будет сонаправлено с полем постоянного магнита. Это означает, что катушка будет притягивать удаляемый магнит, пытаясь вернуть его обратно.

Направление индукционного тока $\text{I}$ указано на рисунке. Используя правило правой руки для соленоида, можно определить направление созданного им магнитного поля. Если обхватить соленоид ладонью правой руки так, чтобы четыре пальца были направлены по току в витках, то отставленный большой палец укажет направление магнитного поля внутри соленоида (направление на северный полюс). В данном случае ток в передней части витков течет влево, поэтому, согласно правилу правой руки, большой палец будет указывать вверх. Следовательно, верхний торец катушки становится северным полюсом (N).

Так как катушка притягивает магнит, ее северный полюс (N) должен быть обращен к противоположному, то есть к южному (S), полюсу магнита. Ближайшим к катушке полюсом магнита является его нижний полюс.

Таким образом, нижний полюс полосового магнита — южный (S), а верхний полюс — северный (N).

Ответ: Нижний полюс магнита — южный (S), верхний — северный (N).
