Номер 1, страница 203 - гдз по физике 9 класс учебник Пурышева, Важеевская

Глава 4. Электромагнитные колебания и волны. Параграф 47. Использование электромагнитных волн для передачи информации. Вопросы для самопроверки - номер 1, страница 203.

Условие.

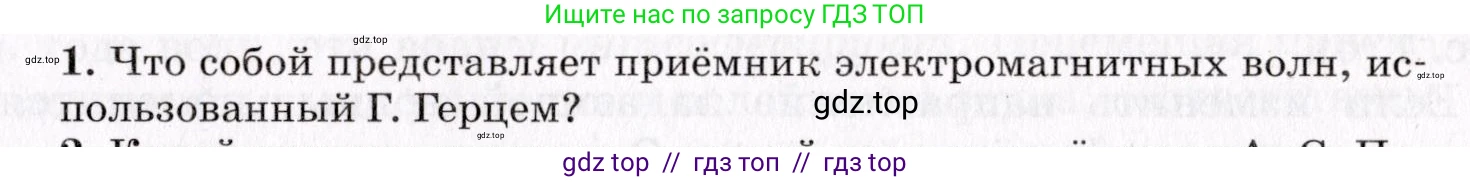

1. Что собой представляет приёмник электромагнитных волн, использованный Г. Герцем?

Решение.

Решение

Приёмник электромагнитных волн, который использовал немецкий физик Генрих Герц для экспериментального подтверждения их существования, представлял собой очень простое устройство, называемое резонатором или приёмным вибратором. По своей сути, это был пассивный открытый колебательный контур.

Конструктивно он состоял из проводника (чаще всего медной проволоки), изогнутого в виде незамкнутого кольца или прямоугольной рамки. На концах этого проводника имелся очень маленький регулируемый зазор — искровой промежуток. Иногда для удобства наблюдения искры концы проводника заканчивались маленькими отполированными металлическими шариками.

Принцип действия приёмника Герца основан на явлении электрического резонанса. Размеры приёмного контура (длина проводника) подбирались таким образом, чтобы собственная частота электромагнитных колебаний в нём совпадала с частотой волн, излучаемых передатчиком (вибратором Герца). Когда электромагнитная волна от передатчика достигала приёмника, её переменное электрическое поле возбуждало в проводнике резонатора вынужденные колебания электрического тока (индуцировало ЭДС). Вследствие резонанса амплитуда этих колебаний резко возрастала, что приводило к появлению на концах искрового промежутка высокой разности потенциалов. Когда напряжение достигало пробивного значения для воздуха в зазоре, между концами проводника проскакивала небольшая искра. Наблюдение этой искры и служило индикатором того, что электромагнитная волна была принята.

Таким образом, приёмник Герца одновременно выполнял функции антенны, колебательного контура и детектора.

Ответ: Приёмник электромагнитных волн, использованный Г. Герцем, представлял собой резонатор — незамкнутый проводящий контур (рамку) с малым искровым промежутком. Приём волны регистрировался по появлению искры в этом промежутке, возникающей благодаря явлению электрического резонанса.
