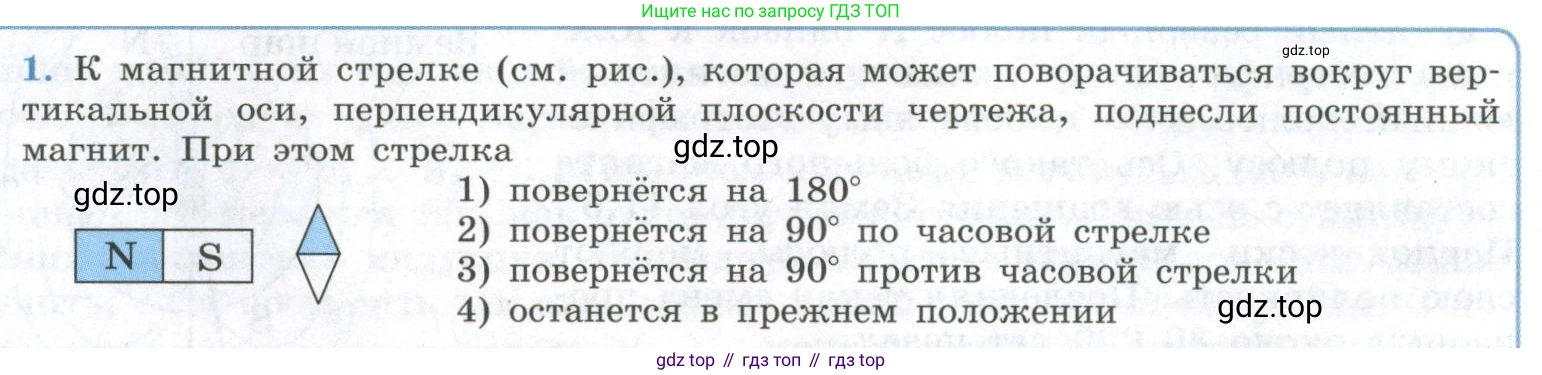

1. К магнитной стрелке (см. рис.), которая может поворачиваться вокруг вертикальной оси, перпендикулярной плоскости чертежа, поднесли постоянный магнит. При этом стрелка

1) повернётся на $180^\circ$

2) повернётся на $90^\circ$ по часовой стрелке

3) повернётся на $90^\circ$ против часовой стрелки

4) останется в прежнем положении

Решение

Магнитная стрелка является, по сути, маленьким свободно вращающимся магнитом. Её закрашенный (синий) конец — это северный полюс (N), а незакрашенный (белый) — южный полюс (S). Взаимодействие магнитов подчиняется простому правилу: разноимённые полюса притягиваются, а одноимённые — отталкиваются.

На рисунке показано, что к магнитной стрелке, северный полюс которой изначально направлен вверх, слева подносят постоянный магнит. К стрелке обращён южный полюс (S) постоянного магнита.

Согласно правилу взаимодействия магнитов, южный полюс (S) постоянного магнита будет притягивать к себе северный полюс (N) магнитной стрелки. Одновременно он будет отталкивать от себя южный полюс (S) стрелки.

В результате действия этих сил магнитная стрелка начнёт поворачиваться. Её северный полюс (синий) будет двигаться из положения «вверх» в положение «влево», то есть в сторону южного полюса постоянного магнита. Южный полюс стрелки (белый), соответственно, будет двигаться из положения «вниз» в положение «вправо».

Поворот северного полюса стрелки из положения «вверх» в положение «влево» — это поворот на угол $90^\circ$. Направление этого вращения — против часовой стрелки.

Таким образом, стрелка повернётся на $90^\circ$ против часовой стрелки.

Ответ: 3) повернётся на 90° против часовой стрелки
