Лабораторная работа № 6. Определение показателя преломления вещества по предельному углу полного внутреннего отражения - номер 3, страница 33.
№3 (с. 33)
Условие. №3 (с. 33)
скриншот условия

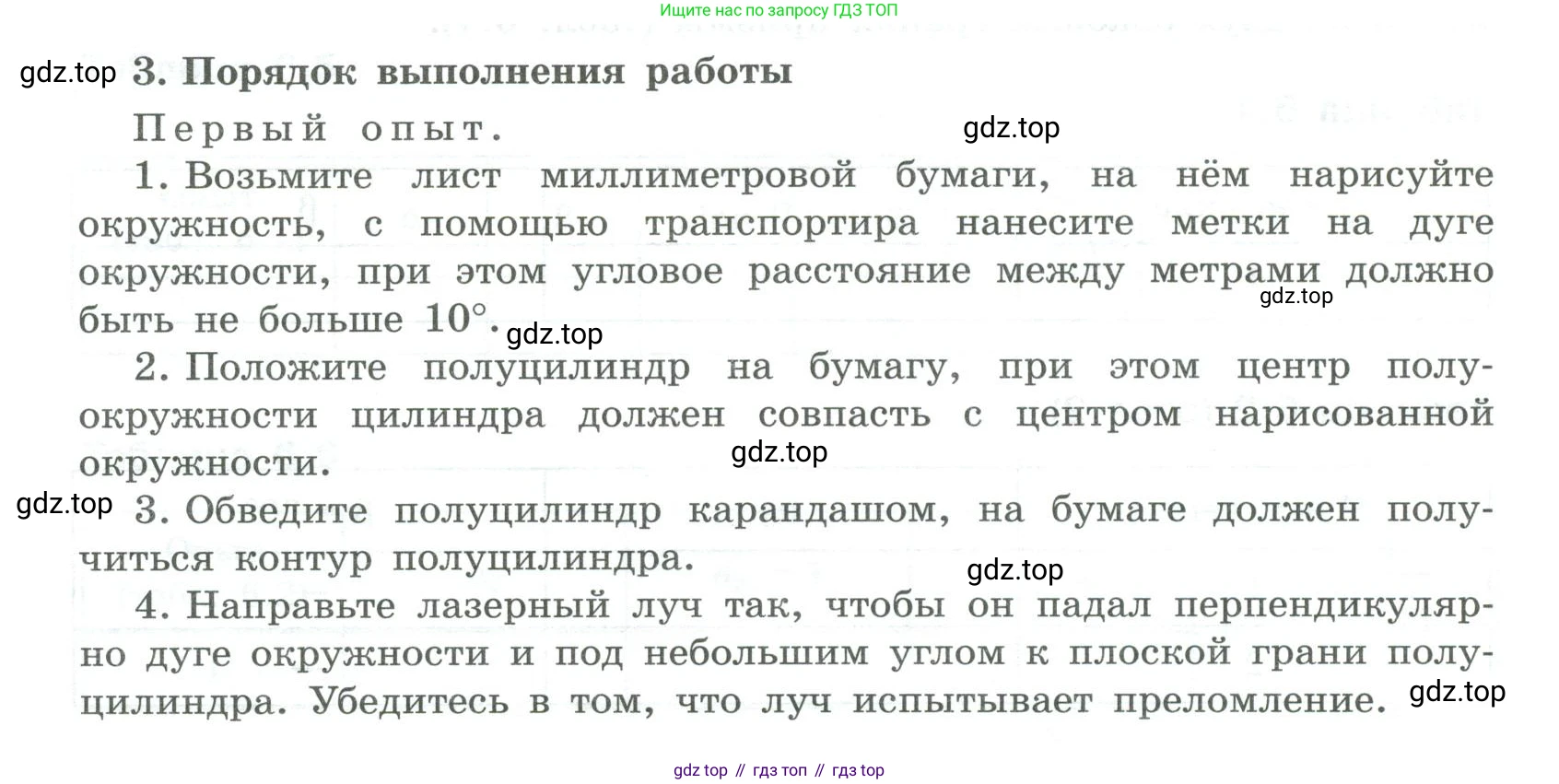

3. Порядок выполнения работы
Первый опыт.
1. Возьмите лист миллиметровой бумаги, на нём нарисуйте окружность, с помощью транспортира нанесите метки на дуге окружности, при этом угловое расстояние между метрами должно быть не больше $10^\circ$.
2. Положите полуцилиндр на бумагу, при этом центр полуцилиндра должен совпадать с центром нарисованной окружности.
3. Обведите полуцилиндр карандашом, на бумаге должен получиться контур полуцилиндра.
4. Направьте лазерный луч так, чтобы он падал перпендикулярно дуге окружности и под небольшим углом к плоской грани полуцилиндра. Убедитесь в том, что луч испытывает преломление.

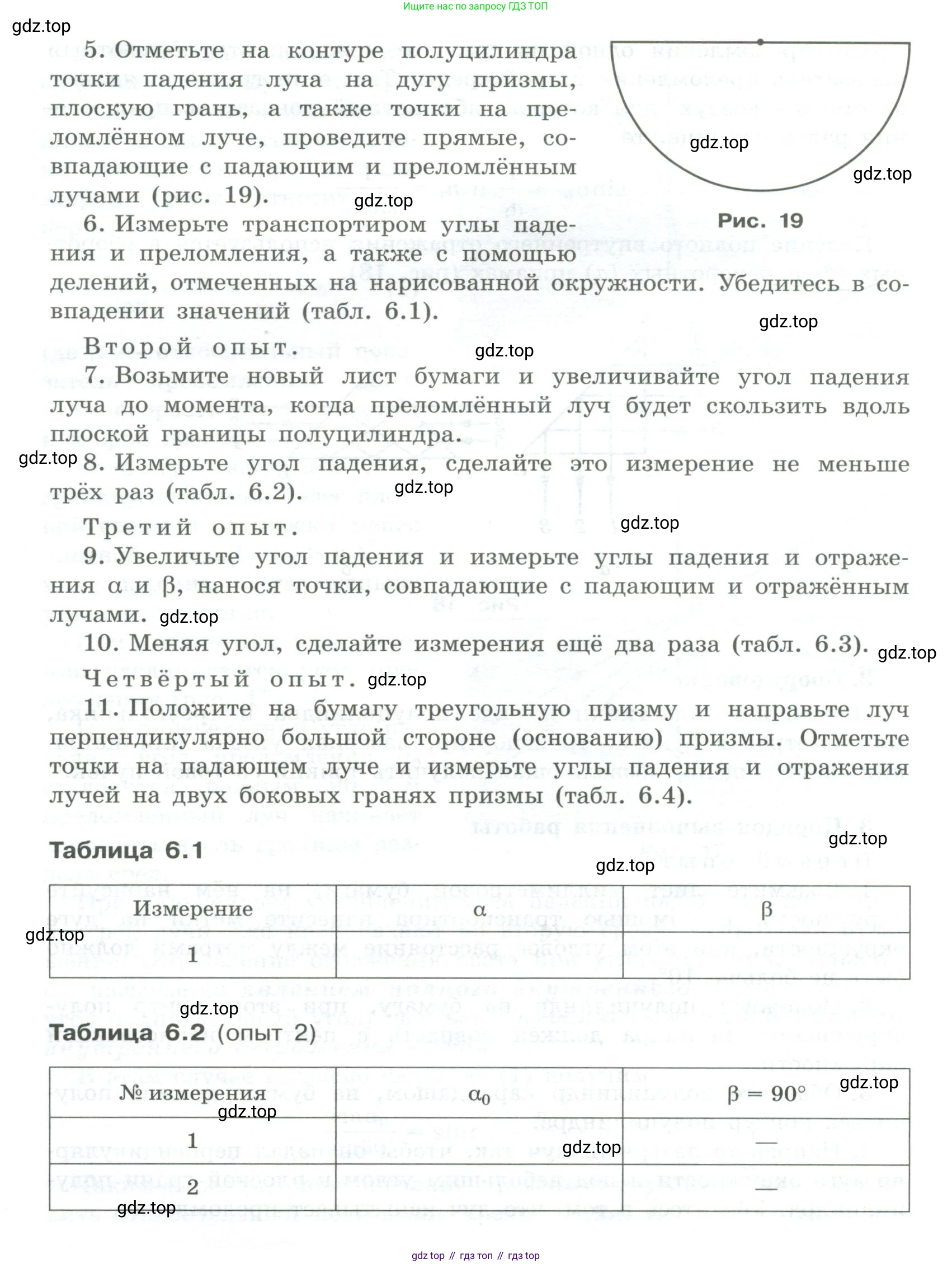

5. Отметьте на контуре полуцилиндра точки падения луча на дугу призмы, плоскую грань, а также точки на преломлённом луче, проведите прямые, совпадающие с падающим и преломлённым лучами (рис. 19).
Рис. 19
6. Измерьте транспортиром углы падения и преломления, а также с помощью делений, отмеченных на нарисованной окружности. Убедитесь в совпадении значений (табл. 6.1).
Таблица 6.1
Измерение | $\alpha$ | $\beta$ |
1 |
Второй опыт.
7. Возьмите новый лист бумаги и увеличивайте угол падения луча до момента, когда преломлённый луч будет скользить вдоль плоской границы полуцилиндра.
8. Измерьте угол падения, сделайте это измерение не меньше трёх раз (табл. 6.2).

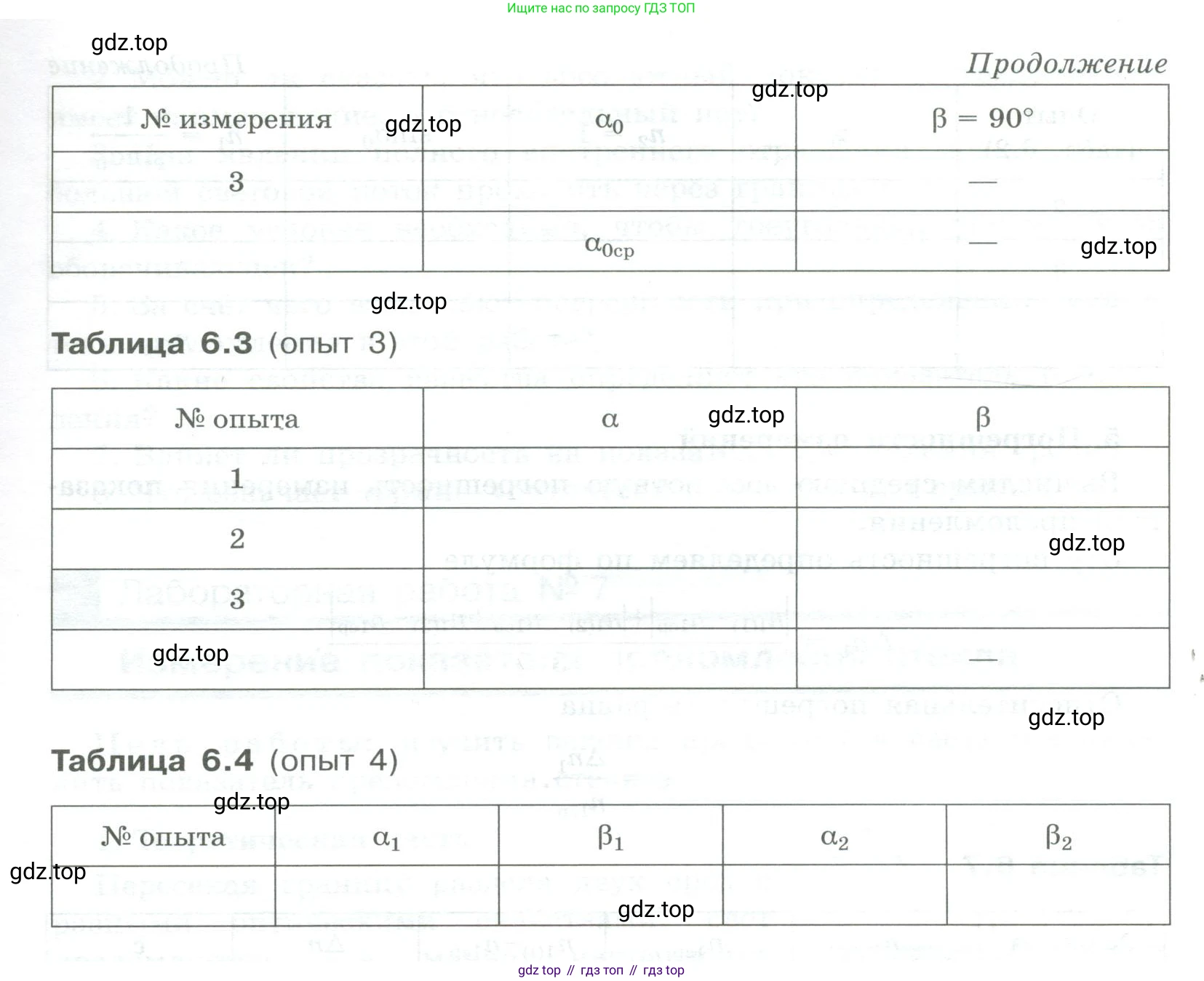

Таблица 6.2 (опыт 2)
Продолжение
№ измерения | $\alpha_0$ | $\beta = 90^\circ$ |
1 | ||
2 | — | |
3 | $\alpha_{кр}$ | — |
Третий опыт.
9. Увеличьте угол падения и измерьте углы падения и отражения $\alpha$ и $\beta$, нанося точки, совпадающие с падающим и отражённым лучами.
10. Меняя угол, сделайте измерение ещё два раза (табл. 6.3).
Таблица 6.3 (опыт 3)
№ опыта | $\alpha$ | $\beta$ |
1 | ||
2 | ||
3 |
Четвёртый опыт.
11. Положите на бумагу треугольную призму и направьте луч перпендикулярно большой стороне (основанию) призмы. Отметьте точки на падающем луче и измерьте углы падения и отражения лучей на двух боковых гранях призмы (табл. 6.4).
Таблица 6.4 (опыт 4)
№ опыта | $\alpha_1$ | $\beta_1$ | $\alpha_2$ | $\beta_2$ |
Решение. №3 (с. 33)
Первый опыт
Решение
В этом опыте исследуется явление преломления света на границе двух сред: материала полуцилиндра и воздуха. Цель опыта — проверить закон преломления света (закон Снеллиуса) и определить показатель преломления $n$ материала, из которого изготовлен полуцилиндр.
Согласно закону Снеллиуса, произведение показателя преломления среды, из которой падает свет, на синус угла падения равно произведению показателя преломления среды, в которую свет преломляется, на синус угла преломления:
$n_1 \sin(\alpha) = n_2 \sin(\beta)$
В нашем случае свет переходит из полуцилиндра (среда 1, показатель преломления $n$) в воздух (среда 2, показатель преломления $n_{воздуха} \approx 1$). Угол падения — это угол $\alpha$ внутри полуцилиндра, а угол преломления — это угол $\beta$ в воздухе. Таким образом, формула принимает вид:
$n \sin(\alpha) = 1 \cdot \sin(\beta)$, откуда $n = \frac{\sin(\beta)}{\sin(\alpha)}$
Проведя измерение согласно инструкции, получаем следующие гипотетические результаты (Таблица 6.1):
Измерение 1: угол падения $\alpha = 30^\circ$, угол преломления $\beta = 49^\circ$.
Рассчитаем показатель преломления материала полуцилиндра:
$n = \frac{\sin(49^\circ)}{\sin(30^\circ)} \approx \frac{0.755}{0.5} \approx 1.51$
Таким образом, опыт подтверждает закон преломления света.
Ответ: В результате эксперимента был проверен закон преломления света и определен показатель преломления материала полуцилиндра, который составил приблизительно $1.51$.
Второй опыт
Решение
Цель этого опыта — наблюдение явления полного внутреннего отражения и определение показателя преломления материала через измерение предельного угла полного внутреннего отражения, $\alpha_0$.
Полное внутреннее отражение наблюдается, когда свет переходит из оптически более плотной среды в оптически менее плотную (в нашем случае, из полуцилиндра в воздух) и угол падения превышает некоторое критическое (предельное) значение $\alpha_0$. При угле падения, равном предельному, угол преломления составляет $\beta = 90^\circ$.
Используя закон Снеллиуса для этого случая:
$n \sin(\alpha_0) = 1 \cdot \sin(90^\circ)$, что приводит к формуле $n = \frac{1}{\sin(\alpha_0)}$
Было проведено три измерения предельного угла (Таблица 6.2):
1. $\alpha_0 = 41.5^\circ$
2. $\alpha_0 = 42.0^\circ$
3. $\alpha_0 = 42.5^\circ$
Найдем среднее значение предельного угла:
$\alpha_{0ср} = \frac{41.5^\circ + 42.0^\circ + 42.5^\circ}{3} = \frac{126^\circ}{3} = 42^\circ$
Теперь рассчитаем показатель преломления:
$n = \frac{1}{\sin(42^\circ)} \approx \frac{1}{0.669} \approx 1.49$
Полученное значение хорошо согласуется с результатом первого опыта, что подтверждает правильность измерений.
Ответ: В ходе опыта был измерен предельный угол полного внутреннего отражения, его среднее значение составило $\alpha_{0ср} = 42^\circ$. Рассчитанный по этому значению показатель преломления материала равен приблизительно $1.49$.
Третий опыт
Решение
Данный опыт посвящен проверке закона отражения света. Закон отражения гласит, что отраженный луч лежит в одной плоскости с падающим лучом и перпендикуляром, восстановленным в точке падения, а угол отражения равен углу падения.
В эксперименте измеряются угол падения $\alpha$ и угол отражения $\beta$. Согласно закону, должно выполняться равенство $\alpha = \beta$.
Проведя три измерения при различных углах падения (Таблица 6.3), получаем:
1. При угле падения $\alpha = 50^\circ$, угол отражения $\beta = 50^\circ$.
2. При угле падения $\alpha = 60^\circ$, угол отражения $\beta = 60^\circ$.
3. При угле падения $\alpha = 70^\circ$, угол отражения $\beta = 70^\circ$.
Результаты измерений (в пределах погрешности) показывают, что угол падения равен углу отражения.
Ответ: Эксперимент подтверждает закон отражения света: для всех измерений угол отражения $\beta$ равен углу падения $\alpha$.
Четвёртый опыт
Решение
В этом опыте проверяется закон отражения света при прохождении луча через треугольную призму. Свет падает перпендикулярно основанию призмы, поэтому он входит в призму без преломления. Далее луч испытывает последовательные отражения от двух боковых граней.
Предположим, для эксперимента используется прямоугольная равнобедренная призма (с углами $45^\circ-90^\circ-45^\circ$), а луч направляется перпендикулярно гипотенузе (основанию). В этом случае луч падает на первую боковую грань (катет) под углом $\alpha_1 = 45^\circ$. Поскольку этот угол больше предельного угла для стекла (около $42^\circ$), происходит полное внутреннее отражение. Согласно закону отражения, угол отражения $\beta_1$ должен быть равен углу падения.
Отраженный луч падает на вторую боковую грань также под углом $\alpha_2 = 45^\circ$, снова испытывает полное внутреннее отражение и выходит из призмы перпендикулярно основанию.
Результаты измерений углов (Таблица 6.4):
Углы на первой боковой грани: $\alpha_1 = 45^\circ$, $\beta_1 = 45^\circ$.
Углы на второй боковой грани: $\alpha_2 = 45^\circ$, $\beta_2 = 45^\circ$.
Измерения подтверждают, что на каждой из отражающих поверхностей угол падения равен углу отражения.
Ответ: Эксперимент с призмой показал, что закон отражения света (угол падения равен углу отражения) выполняется для каждой из двух боковых граней призмы: $\alpha_1 = \beta_1$ и $\alpha_2 = \beta_2$.
