Лабораторная работа № 7. Измерение показателя преломления стекла - номер 2, страница 38.

Условие.

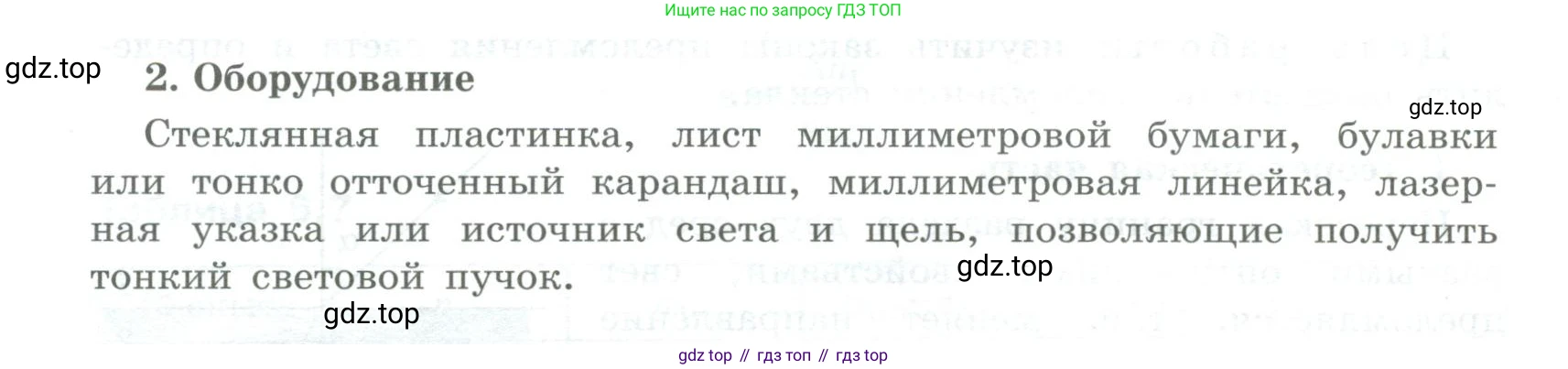

2. Оборудование

Стеклянная пластинка, лист миллиметровой бумаги, булавки или тонко отточенный карандаш, миллиметровая линейка, лазерная указка или источник света и щель, позволяющие получить тонкий световой пучок.

Решение.

2. Оборудование

На изображении представлен перечень оборудования, необходимого для выполнения лабораторной работы по оптике. Наиболее вероятная цель такой работы — изучение закона преломления света и определение показателя преломления стекла.

Эксперимент может быть выполнен следующим образом:

1. На лист миллиметровой бумаги кладется стеклянная пластинка. Ее контур обводится карандашом.

2. Пластинка убирается, и к одной из длинных сторон контура в некоторой точке О проводится перпендикуляр (нормаль) к поверхности.

3. С помощью линейки и карандаша чертится падающий луч, направленный в точку О под некоторым углом $\alpha$ к нормали (угол падения).

4. Пластинка возвращается на свое место в очерченный контур.

5. Вдоль начерченного падающего луча направляется тонкий световой пучок от лазерной указки (или устанавливаются две булавки, чтобы задать направление луча).

6. На выходе из пластинки отмечается путь преломленного луча (например, двумя точками с помощью карандаша или булавок).

7. Пластинка снова убирается. Точка входа луча О соединяется прямой линией с точкой выхода луча. Этот отрезок представляет собой ход луча внутри стекла.

8. Измеряется угол преломления $\beta$ — угол между нормалью и лучом внутри стекла. Углы можно измерить либо транспортиром, либо с помощью тригонометрических построений на миллиметровой бумаге, измеряя катеты соответствующих прямоугольных треугольников.

9. Показатель преломления стекла n вычисляется по закону Снеллиуса:

   $n_1 \sin\alpha = n_2 \sin\beta$

   Так как луч падает из воздуха, показатель преломления которого $n_1 \approx 1$, в стекло с показателем преломления $n_2 = n$, формула упрощается:

   $\sin\alpha = n \sin\beta$

   Отсюда, искомый показатель преломления:

   $n = \frac{\sin\alpha}{\sin\beta}$

10. Для повышения точности эксперимент повторяют несколько раз для разных углов падения $\alpha$ и находят среднее значение показателя преломления n.

Таким образом, каждый предмет из списка используется для конкретной цели:

• Стеклянная пластинка — исследуемый объект.

• Лист миллиметровой бумаги — рабочая поверхность для точных геометрических построений.

• Булавки или тонко отточенный карандаш — для разметки хода световых лучей.

• Миллиметровая линейка — для проведения прямых линий (лучей) и измерений.

• Лазерная указка или источник света и щель — для создания узкого направленного светового пучка, который можно рассматривать как световой луч.

Ответ: Перечисленное оборудование предназначено для проведения лабораторной работы по изучению преломления света и экспериментального определения показателя преломления стекла плоскопараллельной пластинки.
