Глава 9. Оптические явления. Параграф 65. Распространение света - номер 65.3, страница 222.

Условие.

65.3 [1499] У чертёжных линеек верхние боковые грани скошены, и на них нанесена шкала. Какое значение это имеет при выполнении измерений?

Решение.

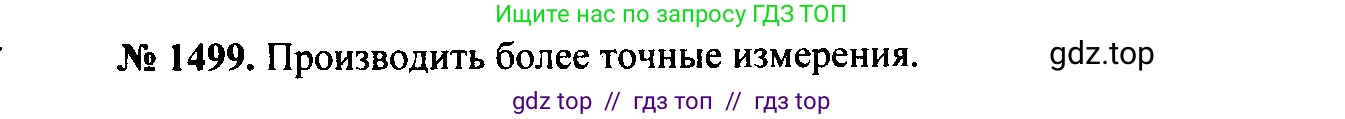

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

65.3 [1499] Скошенные грани у чертёжных линеек, на которые нанесена шкала, предназначены для уменьшения погрешности измерений, возникающей из-за явления параллакса. Параллакс — это кажущееся смещение объекта при изменении точки наблюдения.

При измерении линейкой всегда существует некоторое расстояние (зазор) между делениями шкалы и поверхностью измеряемого объекта. Если смотреть на шкалу не строго перпендикулярно, а под углом, то из-за этого зазора возникает визуальное смещение деления относительно измеряемой точки, что приводит к неверному считыванию показаний. Это и есть ошибка параллакса.

Скошенная грань (фаска) позволяет нанести деления шкалы максимально близко к измеряемой поверхности. Уменьшение зазора между шкалой и объектом сводит к минимуму эффект параллакса, что позволяет проводить измерения с более высокой точностью, так как показания меньше зависят от угла зрения.

Ответ: Скошенные грани на чертёжных линейках позволяют приблизить шкалу к измеряемой поверхности, что существенно уменьшает ошибку параллакса и, следовательно, повышает точность измерений.
