Номер 2, страница 50 - гдз по физике 7 класс самостоятельные и контрольные работы Марон, Марон

Глава 3. Давление твёрдых тел, жидкостей и газов. Самостоятельные работы. СР-43. Барометр-анероид. Атмосферное давление на различных высотах. Вариант 2 - номер 2, страница 50.

Условие.

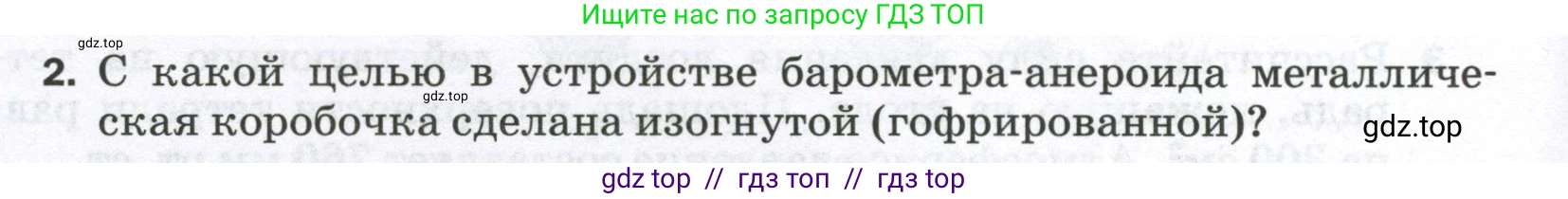

2. С какой целью в устройстве барометра-анероида металлическая коробочка сделана изогнутой (гофрированной)?

Решение.

Решение

Главным рабочим элементом барометра-анероида является герметичная металлическая коробочка с тонкими стенками, из которой откачан воздух. Эта коробочка должна реагировать на изменения атмосферного давления: сжиматься при его увеличении и расширяться при уменьшении.

Для того чтобы сделать эту коробочку чувствительной к давлению, её поверхность делают не плоской, а изогнутой, или гофрированной (похожей на гармошку). Это делается по нескольким причинам:

1. Повышение гибкости и упругости. Гофрированная поверхность позволяет стенкам коробочки легко и упруго деформироваться. Плоская металлическая пластина была бы слишком жёсткой и не смогла бы заметно изгибаться под действием небольших изменений атмосферного давления. Гофры же работают как пружина, обеспечивая значительное перемещение стенок.

2. Увеличение чувствительности прибора. Благодаря высокой гибкости, даже малые колебания давления вызывают заметное изменение высоты коробочки. Это небольшое движение затем усиливается с помощью системы рычагов и передаётся на стрелку прибора, что позволяет точно измерять давление.

3. Сохранение прочности. Несмотря на тонкость стенок, гофрированная форма придаёт конструкции необходимую прочность, чтобы выдерживать постоянное воздействие атмосферного давления (около 100 000 Па) и не разрушаться со временем.

Таким образом, гофрированная форма — это инженерное решение, которое позволяет сделать чувствительный элемент барометра одновременно гибким, упругим и достаточно прочным.

Ответ: Металлическая коробочка в устройстве барометра-анероида сделана гофрированной для придания ей гибкости и упругости. Такая форма позволяет коробочке легко сжиматься и расширяться в ответ на изменения атмосферного давления, что обеспечивает высокую чувствительность прибора.
