Глава 3. Давление твёрдых тел, жидкостей и газов. Самостоятельные работы. СР-44. Манометры. Поршневой жидкостный насос. Вариант 1 - номер 1, страница 51.

Условие.

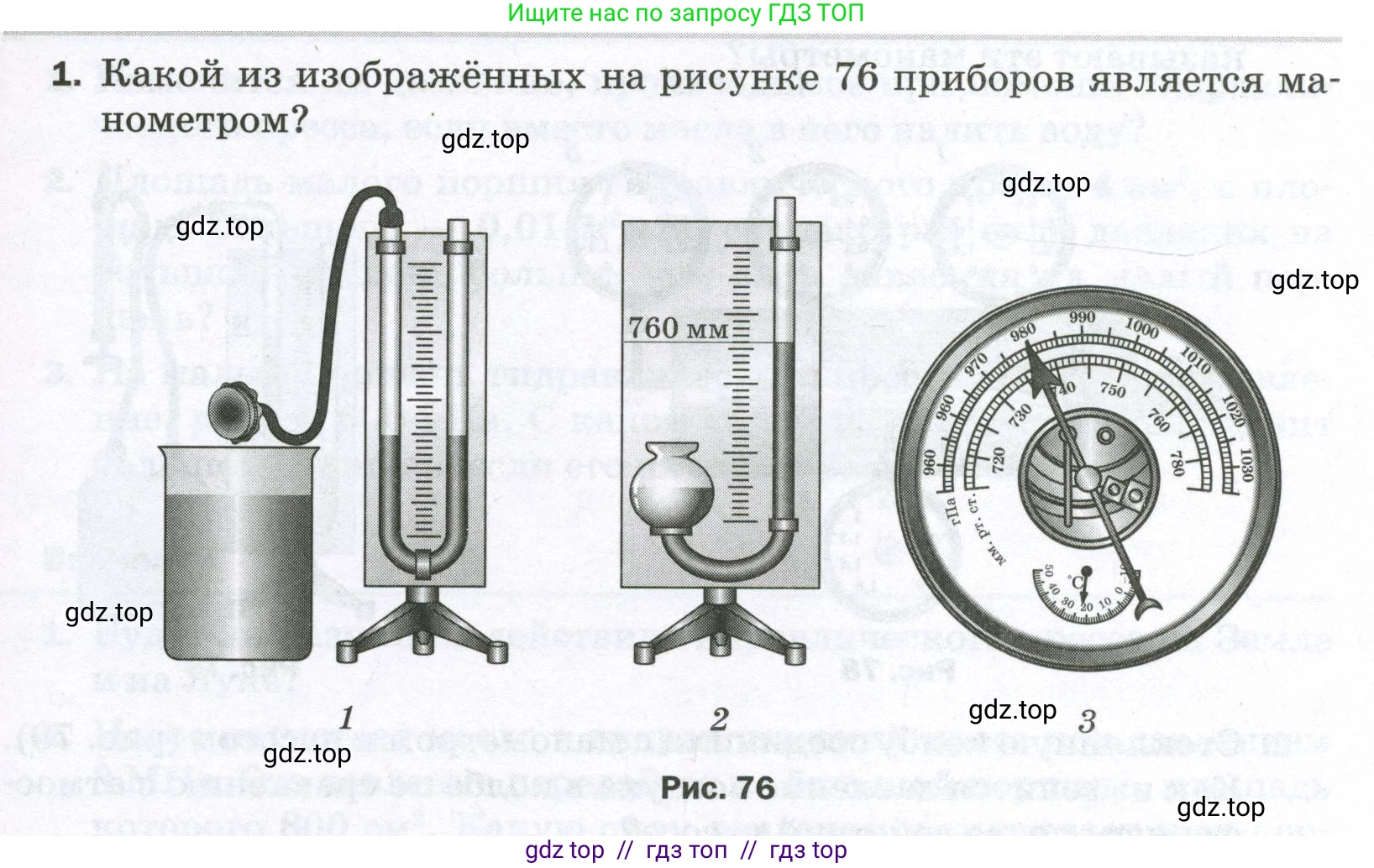

1. Какой из изображённых на рисунке 76 приборов является манометром?

Рис. 76

Решение.

Решение

Манометр — это прибор для измерения давления жидкостей или газов. Он показывает разницу между измеряемым давлением и атмосферным давлением (избыточное давление).

Проанализируем каждый прибор на рисунке:

1. На первом рисунке изображён жидкостный манометр. Он предназначен для измерения давления внутри жидкости. Давление, которое жидкость оказывает на мембрану коробочки, передаётся по трубке и вызывает изменение уровней жидкости в U-образном колене. По разности этих уровней судят о величине давления. Таким образом, это манометр.

2. На втором рисунке изображён U-образный манометр, который измеряет давление газа в колбе. Разность уровней жидкости в трубке показывает, насколько давление газа в колбе отличается от атмосферного давления, которое действует на жидкость в другом колене. Это классический пример манометра.

3. На третьем рисунке изображён барометр-анероид. Этот прибор предназначен специально для измерения атмосферного давления. Хотя барометр технически является разновидностью манометра, в физике принято разделять эти приборы: манометры измеряют давление в замкнутых системах, а барометры — давление атмосферы.

Следовательно, к манометрам относятся приборы 1 и 2.

Ответ: Манометрами являются приборы, изображённые на рисунках 1 и 2.
