Глава 4. Работа и мощность. Энергия. Самостоятельные работы. СР-52. Простые механизмы. Вариант 2 - номер 2, страница 63.

Условие.

2. Какие простые механизмы используются для поднятия воды из колодца (рис. 86)?

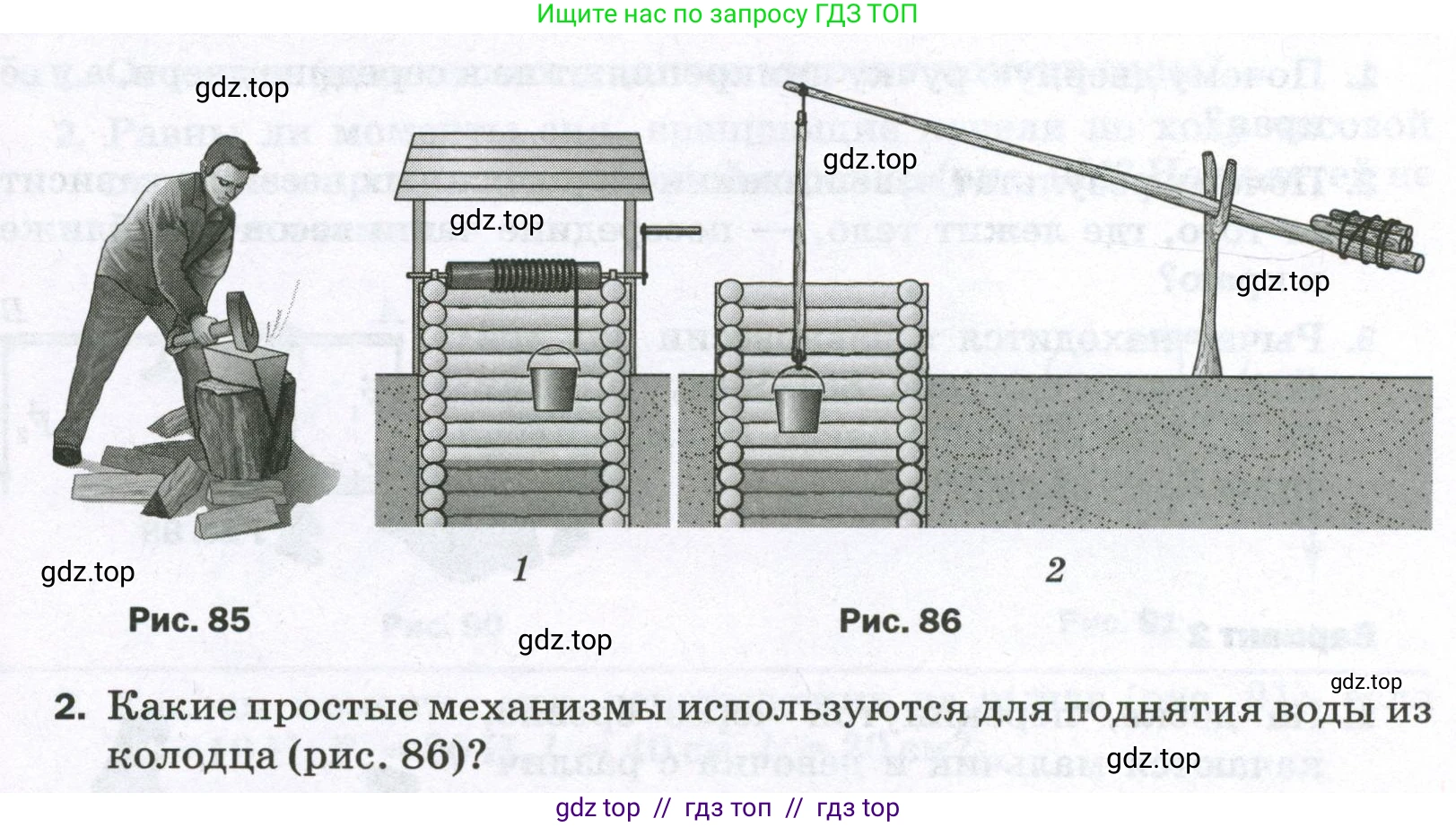

Рис. 86

Решение.

Решение

На рисунке 86 изображены два типа колодцев, в которых для подъема воды применяются различные простые механизмы.

1. В колодце, изображенном слева (рис. 86, 1), используется ворот. Этот механизм состоит из барабана (вала), на который наматывается веревка с ведром, и рукоятки для его вращения. Ворот является разновидностью простого механизма «колесо и ось». Вращая рукоятку (колесо), человек прикладывает силу на большем расстоянии от оси вращения, чем радиус барабана (оси), на который наматывается веревка. Это позволяет получить выигрыш в силе и поднимать ведро с меньшим усилием.

2. В колодце, изображенном справа (рис. 86, 2), используется так называемый колодец-журавль, основным элементом которого является рычаг. Это рычаг первого рода, так как точка опоры находится между точками приложения сил. На длинном плече рычага подвешено ведро, а на коротком закреплен противовес. Противовес уравновешивает вес ведра с водой, благодаря чему для подъема воды требуется приложить значительно меньшее усилие.

Ответ: Для поднятия воды из колодца на рисунке 86 используются простые механизмы: ворот (разновидность механизма «колесо и ось») и рычаг.
