Глава 4. Работа и мощность. Энергия. Самостоятельные работы. СР-52. Простые механизмы. Вариант 1 - номер 3, страница 62.

Условие.

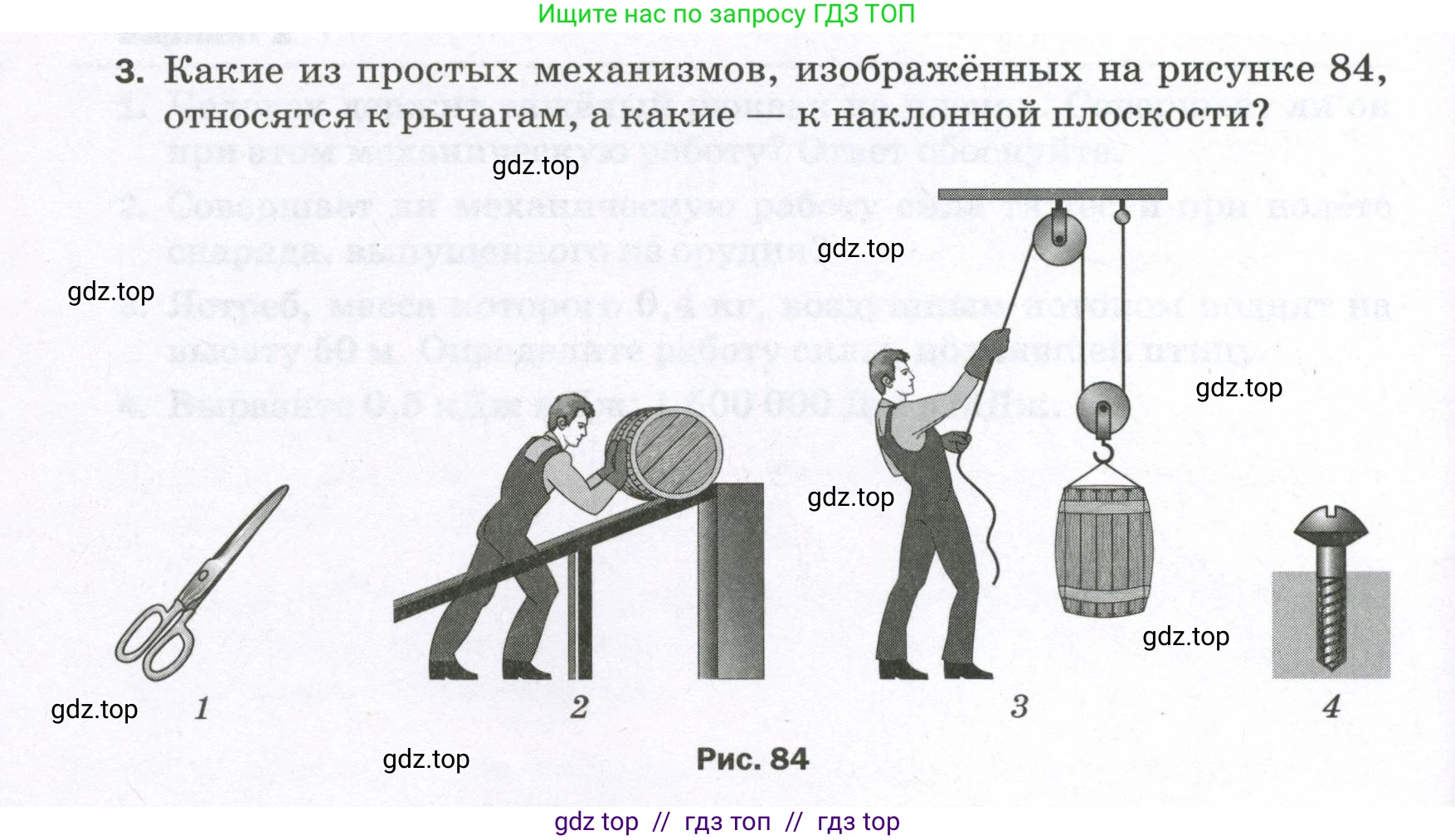

3. Какие из простых механизмов, изображённых на рисунке 84, относятся к рычагам, а какие — к наклонной плоскости?

Рис. 84

Решение.

К рычагам относятся:

Простые механизмы, принцип действия которых основан на правиле рычага (равновесии моментов сил). К ним относятся:

1. Ножницы (рис. 1). Ножницы являются примером сдвоенного рычага первого рода. Точка их соединения (винт) служит точкой опоры. Усилие прилагается к кольцам, а сила сопротивления возникает на лезвиях при разрезании материала.

3. Система блоков (рис. 3). Блок представляет собой колесо с желобом, вращающееся вокруг оси. Его можно рассматривать как разновидность рычага, у которого плечи сил равны радиусу колеса. Система из подвижного и неподвижного блоков (полиспаст) позволяет получить выигрыш в силе, изменяя её направление.

Ответ: к рычагам относятся ножницы (1) и система блоков (3).

К наклонной плоскости относятся:

Простые механизмы, позволяющие перемещать тело вверх с силой, которая заметно меньше веса этого тела. К ним относятся:

2. Доска для закатывания бочки (рис. 2). Это прямой пример наклонной плоскости. Она позволяет поднять груз (бочку) на определённую высоту, прикладывая меньшую силу, но на большем расстоянии.

4. Винт (рис. 4). Винт является разновидностью наклонной плоскости. Его резьба — это наклонная плоскость, «намотанная» на цилиндрический стержень. При вращении винт преобразует вращательное движение в поступательное, создавая при этом значительное усилие.

Ответ: к наклонной плоскости относятся доска для закатывания бочки (2) и винт (4).
