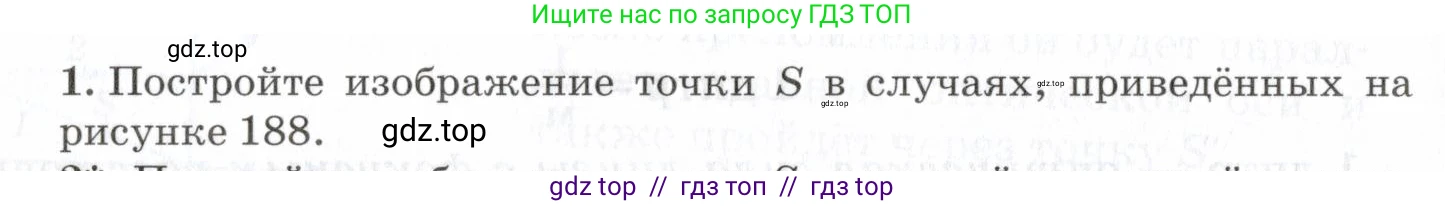

1. Постройте изображение точки $\text{S}$ в случаях, приведённых на рисунке 188.

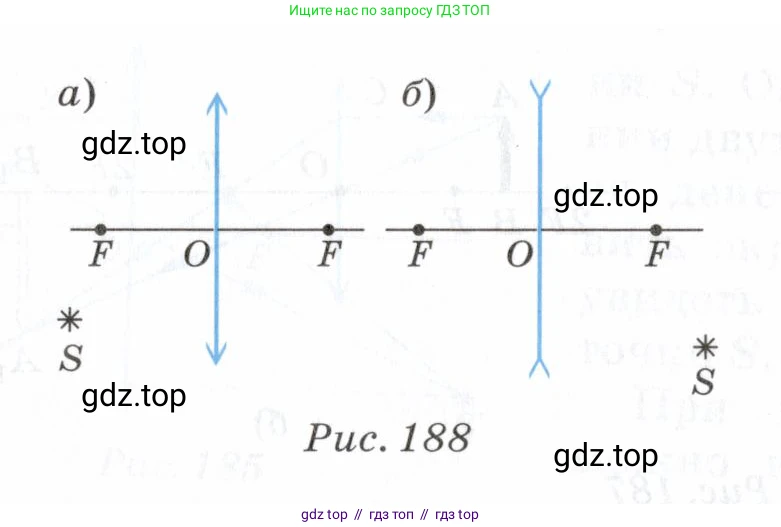

Рис. 188

а) Решение

Для построения изображения точки S в собирающей линзе необходимо найти точку пересечения как минимум двух лучей, вышедших из точки S после их прохождения через линзу. Для построения удобно использовать следующие лучи:

1. Луч, идущий из точки S через оптический центр линзы O. Этот луч не преломляется и не меняет своего направления.

2. Луч, идущий из точки S параллельно главной оптической оси до плоскости линзы. После преломления в собирающей линзе этот луч пройдет через ее задний фокус F (расположенный за линзой).

Точка пересечения этих двух лучей и будет являться изображением точки S, которое обозначается как S'. Так как на рисунке точка S расположена дальше, чем двойное фокусное расстояние от линзы, ее изображение S' будет действительным (образовано пересечением самих лучей), перевернутым (расположено с другой стороны от главной оптической оси) и уменьшенным.

Ответ: Изображение S' является действительным, перевернутым и уменьшенным. Оно расположено за линзой, между фокусом F и точкой 2F.

б) Решение

В этом случае точка S находится за рассеивающей линзой, что означает, что она является мнимым источником. То есть, это точка, в которой сходились бы лучи, падающие на линзу, если бы линзы на их пути не было. Для построения изображения S' необходимо найти точку пересечения этих лучей после их преломления в линзе.

1. Рассмотрим луч, направленный на мнимую точку S и проходящий через оптический центр линзы O. Этот луч не преломляется и продолжает свое движение прямолинейно.

2. Рассмотрим луч, идущий параллельно главной оптической оси и направленный к точке, находящейся на одной вертикали с точкой S. После преломления в рассеивающей линзе этот луч пойдет так, что его мнимое продолжение в обратную сторону будет проходить через передний фокус F (расположенный перед линзой).

Точка пересечения первого (непреломленного) луча и второго (преломленного) луча будет действительным изображением S' мнимого источника S. Так как мнимый источник S находится за фокусом, его изображение S' будет действительным (образовано пересечением реальных лучей) и прямым (расположено с той же стороны от главной оптической оси).

Ответ: Изображение S' является действительным и прямым. Оно находится перед линзой, между оптическим центром O и передним фокусом F.
