Номер 7, страница 24 - гдз по физике 8 класс тетрадь-тренажёр Артеменков, Белага

II. Изменения агрегатного состояния вещества. Смотрим и думаем - номер 7, страница 24.

Условие.

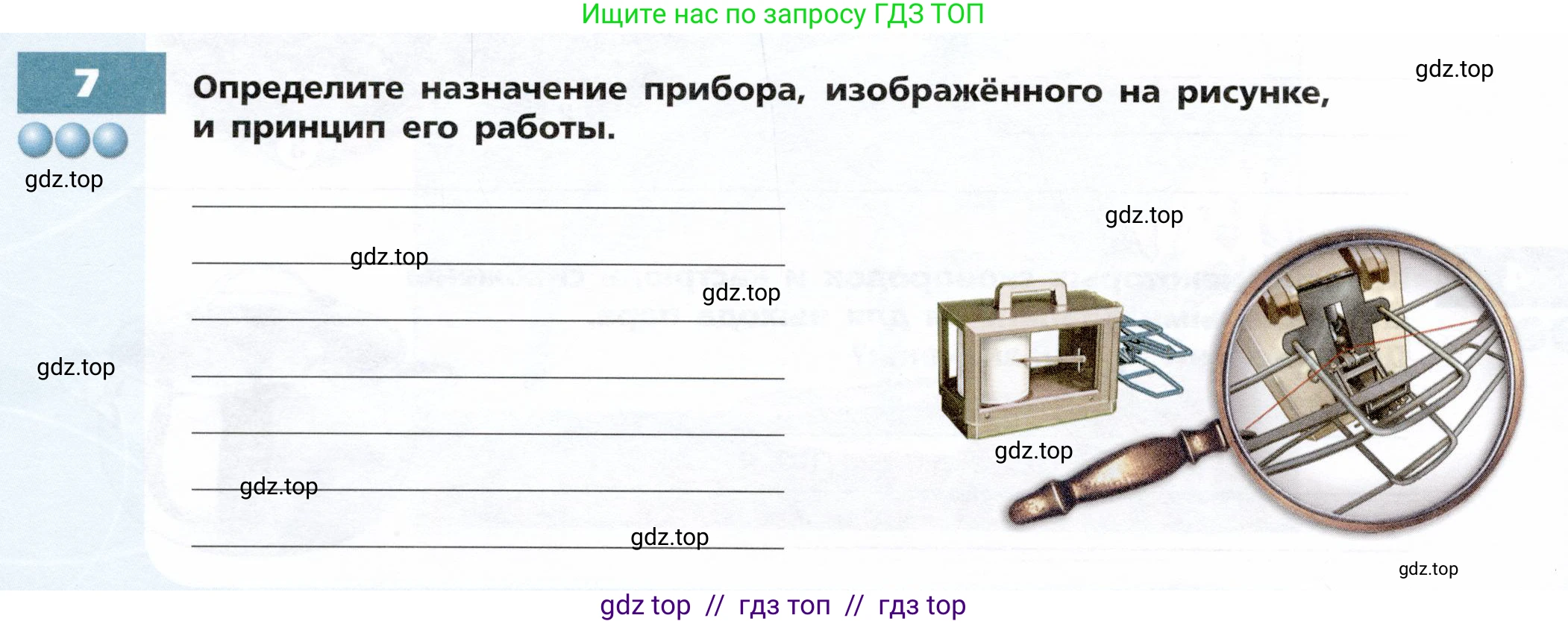

7. Определите назначение прибора, изображённого на рисунке, и принцип его работы.

Решение.

Назначение прибора

На изображении представлен метеорологический прибор — гигрограф. Его назначение — непрерывная регистрация относительной влажности воздуха. Прибор автоматически записывает показания на специальную диаграммную ленту (гигрограмму), закрепленную на вращающемся барабане. Это позволяет отслеживать динамику изменения влажности в течение определенного периода времени, например, суток или недели.

Ответ: Прибор на рисунке — гигрограф. Он предназначен для непрерывного измерения и автоматической записи относительной влажности воздуха.

Принцип его работы

Принцип действия гигрографа основан на гигроскопическом свойстве некоторых материалов, чаще всего — обезжиренного человеческого волоса. Пучок волос (чувствительный элемент) изменяет свою длину в зависимости от влажности окружающего воздуха: при повышении влажности он удлиняется, а при понижении — укорачивается. Эти незначительные изменения длины с помощью сложной системы рычагов (показана под увеличительным стеклом) многократно усиливаются и передаются на стрелку с пером. Перо оставляет след на диаграммной ленте, которая закреплена на барабане, приводимом в движение часовым механизмом. В результате на ленте вычерчивается график изменения относительной влажности во времени.

Ответ: Принцип работы основан на изменении длины чувствительного элемента (пучка волос) при изменении влажности, которое усиливается рычажным механизмом и фиксируется пером на вращающейся диаграммной ленте.
