II. Изменения агрегатного состояния вещества. Считаем и сравниваем - номер 5, страница 27.

Условие.

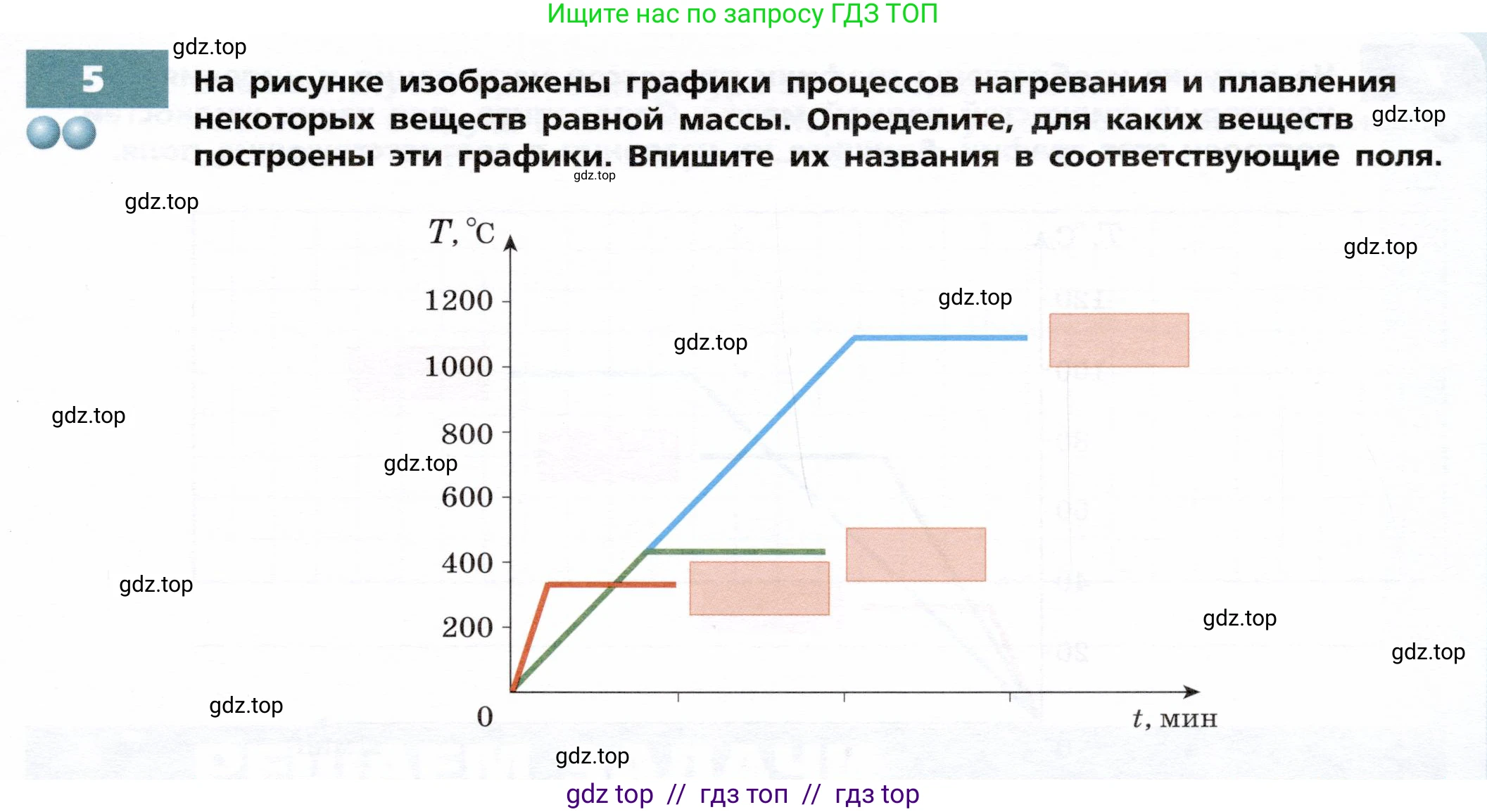

5. На рисунке изображены графики процессов нагревания и плавления некоторых веществ равной массы. Определите, для каких веществ построены эти графики. Впишите их названия в соответствующие поля.

Решение.

Чтобы определить, для каких веществ построены графики, необходимо проанализировать их характерные точки, а именно — температуру плавления. Температура плавления — это температура, при которой кристаллическое вещество переходит из твердого состояния в жидкое. На графике зависимости температуры от времени процессу плавления соответствует горизонтальный участок (плато), так как во время фазового перехода вся подводимая энергия идет на разрушение кристаллической решетки, и температура вещества не меняется.

Верхнее поле

Это поле соответствует синему графику. Найдем на нем горизонтальный участок, соответствующий плавлению. Он расположен на уровне температуры примерно $1085°C$. Сравним это значение с табличными температурами плавления различных металлов. Температура плавления меди (Cu) составляет $1083°C$, что практически совпадает со значением на графике. Следовательно, синий график построен для меди.

Ответ: Медь.

Нижнее поле

Это поле расположено между красным и зеленым графиками и, по-видимому, относится к обоим. Определим вещества для каждого из этих графиков.

Для зеленого графика температура плавления (горизонтальный участок) составляет примерно $420°C$. Эта температура очень близка к табличной температуре плавления цинка (Zn), которая равна $419,5°C$.

Для красного графика температура плавления составляет примерно $330°C$. Это значение близко к температуре плавления свинца (Pb), которая равна $327,5°C$.

Таким образом, зеленый график соответствует цинку, а красный — свинцу. В нижнее поле нужно вписать названия обоих веществ.

Ответ: Свинец, Цинк.
