IV. Электрический заряд. Электрическое поле. Смотрим и думаем - номер 5, страница 46.

Условие.

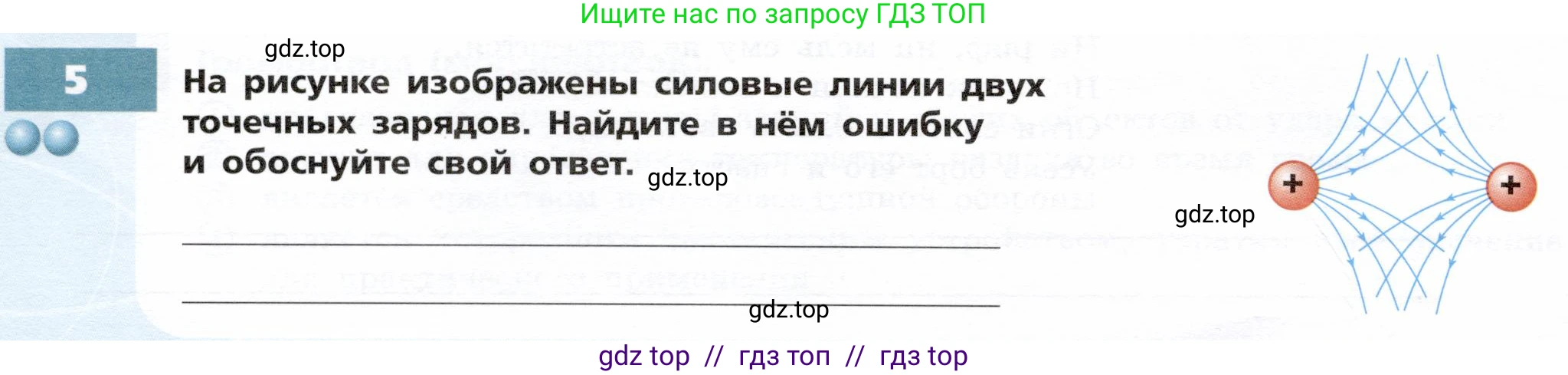

5. На рисунке изображены силовые линии двух точечных зарядов. Найдите в нём ошибку и обоснуйте свой ответ.

Решение.

Решение

Основное свойство силовых линий электростатического поля заключается в том, что они никогда не пересекаются. Это связано с тем, что в каждой точке пространства вектор напряжённости электрического поля $\vec{E}$ имеет единственное, определённое направление. Касательная к силовой линии в любой её точке совпадает по направлению с вектором напряжённости поля в этой точке.

Если бы силовые линии пересекались, то в точке пересечения вектор напряжённости имел бы два или более различных направления, что физически невозможно. Напряжённость поля в любой точке является результатом векторного сложения напряжённостей полей, создаваемых каждым из зарядов, и этот результат всегда однозначен.

На представленном рисунке силовые линии, исходящие от двух положительных зарядов, пересекаются в пространстве между ними. Это является грубой ошибкой в изображении картины силовых линий.

Ответ: Ошибка на рисунке заключается в том, что силовые линии электрического поля пересекаются. Силовые линии электростатического поля не могут пересекаться, так как в любой точке поля вектор напряжённости имеет только одно направление.
