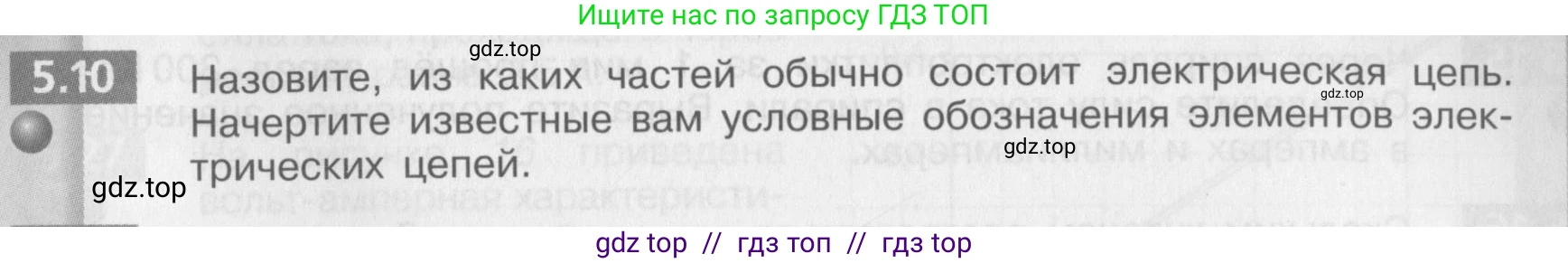

5.10 Назовите, из каких частей обычно состоит электрическая цепь. Начертите известные вам условные обозначения элементов электрических цепей.

Решение.

Назовите, из каких частей обычно состоит электрическая цепь.

Простейшая электрическая цепь состоит из нескольких обязательных частей, которые обеспечивают её функционирование. К таким частям относятся:
1. Источник тока – устройство, создающее и поддерживающее электрический ток в цепи за счет преобразования других видов энергии (химической, механической, световой) в электрическую. Примерами являются гальванический элемент, аккумулятор или генератор.
2. Потребитель (нагрузка) – устройство, которое использует электрическую энергию для выполнения полезной работы, преобразуя её в другие виды энергии, например, в световую (лампа), тепловую (нагреватель) или механическую (электродвигатель).
3. Соединительные провода – проводники, с помощью которых все элементы цепи соединяются в единое целое, образуя замкнутый путь для электрического тока.
4. Замыкающие и размыкающие устройства (ключ, выключатель, кнопка) – служат для управления работой цепи, то есть для её включения и выключения путем замыкания или размыкания.
Дополнительно в цепь могут включаться измерительные приборы, такие как амперметр (для измерения силы тока) и вольтметр (для измерения напряжения).

Ответ: Электрическая цепь обычно состоит из источника тока, потребителя электрической энергии, соединительных проводов и замыкающего/размыкающего устройства (ключа).

Начертите известные вам условные обозначения элементов электрических цепей.

На электрических схемах для изображения элементов цепи используются стандартные условные обозначения. Ниже приведены некоторые из них:
- Гальванический элемент: две параллельные черты, расположенные перпендикулярно проводу. Длинная тонкая черта обозначает положительный полюс (+), а короткая толстая — отрицательный (–).
- Батарея гальванических элементов: несколько последовательно соединенных гальванических элементов.
- Резистор: прямоугольник на линии провода.
- Лампа накаливания: окружность с крестом внутри.
- Ключ (выключатель): разрыв в линии провода с подвижным контактом, который в замкнутом положении соединяет концы разрыва.
- Амперметр: окружность с буквой «А» внутри.
- Вольтметр: окружность с буквой «V» внутри.
- Электрический звонок: фигура, напоминающая чашу колокола (полусфера).
- Соединение проводов: жирная точка на пересечении или в месте ответвления проводников.
- Пересечение проводов без соединения: проводники на схеме пересекаются без точки соединения; иногда один из проводников изображают с дугой в месте пересечения.
- Конденсатор: две параллельные одинаковые по длине черты.
- Катушка индуктивности: ряд петель или дуг, изображающих витки провода.

Ответ: Условные обозначения элементов цепи представляют собой стандартизированные графические символы: гальванический элемент (две параллельные черты разной длины), резистор (прямоугольник), лампа (круг с крестом), ключ (разрыв с подвижным контактом), амперметр (круг с буквой А), вольтметр (круг с буквой V) и другие.
