Часть 2. Глава 5. Электрический ток. Параграф 56. Закон Ома. Вопросы и задания - номер 4, страница 39.

Условие.

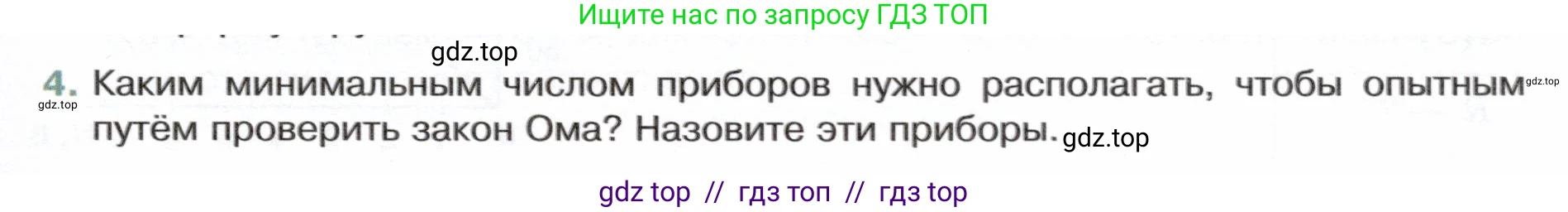

4. Каким минимальным числом приборов нужно располагать, чтобы опытным путём проверить закон Ома? Назовите эти приборы.

Решение.

Решение

Закон Ома для участка цепи устанавливает зависимость между силой тока $\text{I}$, напряжением $\text{U}$ и сопротивлением $\text{R}$: $I = \frac{U}{R}$. Чтобы проверить этот закон опытным путём, необходимо измерить как минимум две из трёх величин, входящих в формулу.

В стандартном эксперименте по проверке закона Ома измеряют силу тока, протекающего через проводник, и напряжение на концах этого проводника. Для этого используются следующие измерительные приборы:

1. Амперметр – прибор для измерения силы тока. Он включается в цепь последовательно.

2. Вольтметр – прибор для измерения напряжения (разности потенциалов). Он подключается параллельно участку цепи, на котором измеряется напряжение.

Таким образом, для непосредственного измерения величин, входящих в закон Ома, необходимо как минимум два прибора. Стоит отметить, что для создания самой цепи также необходимы источник тока, исследуемый проводник (резистор) и соединительные провода. Для того чтобы проверить саму зависимость (пропорциональность), нужно изменять силу тока или напряжение, для чего в цепь обычно добавляют реостат.

Ответ:

Минимальное число приборов, необходимое для опытной проверки закона Ома, — два. Это амперметр и вольтметр.
