Часть 2. Глава 6. Характеристики электрических цепей. Параграф 59. Расчёт сопротивления проводника. Повторим изученное - номер 2, страница 50.

Условие.

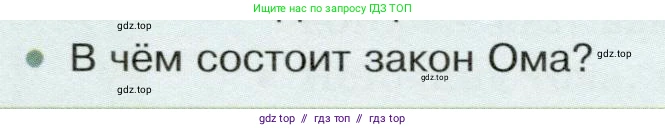

• В чём состоит закон Ома?

Решение.

Закон Ома — это один из фундаментальных законов физики, который устанавливает связь между силой тока, напряжением и сопротивлением в электрической цепи. Существует две основные формулировки этого закона: для участка цепи и для полной (замкнутой) цепи.

Закон Ома для участка цепи

Эта формулировка описывает зависимость силы тока от напряжения и сопротивления на однородном участке электрической цепи (т.е. на участке, не содержащем источника ЭДС).

Словесная формулировка: сила тока на участке цепи прямо пропорциональна напряжению, приложенному к этому участку, и обратно пропорциональна его сопротивлению.

Математически это выражается формулой:

$I = \frac{U}{R}$

где:

• $\text{I}$ — сила тока, измеряемая в Амперах (А);

• $\text{U}$ — напряжение (разность потенциалов) на концах участка, измеряемое в Вольтах (В);

• $\text{R}$ — сопротивление участка, измеряемое в Омах (Ом).

Из этой основной формулы можно также выразить напряжение и сопротивление:

$U = I \cdot R$

$R = \frac{U}{I}$

Закон Ома для полной цепи

Эта формулировка применяется ко всей замкнутой цепи, которая включает в себя источник электродвижущей силы (ЭДС), например, батарею или генератор.

Словесная формулировка: сила тока в полной цепи прямо пропорциональна ЭДС источника и обратно пропорциональна полному сопротивлению цепи, которое является суммой внешнего сопротивления ($\text{R}$) и внутреннего сопротивления источника тока ($\text{r}$).

Математически это выражается формулой:

$I = \frac{\varepsilon}{R+r}$

где:

• $\text{I}$ — сила тока в цепи (А);

• $\varepsilon$ — электродвижущая сила (ЭДС) источника, измеряемая в Вольтах (В);

• $\text{R}$ — сопротивление внешней цепи (сопротивление всех элементов, кроме источника тока), измеряемое в Омах (Ом);

• $\text{r}$ — внутреннее сопротивление источника тока, измеряемое в Омах (Ом).

Ответ: Закон Ома устанавливает связь между основными электрическими величинами. Для участка цепи он гласит, что сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению ($I = \frac{U}{R}$). Для полной цепи закон учитывает характеристики источника тока и утверждает, что сила тока равна отношению ЭДС источника к сумме внешнего и внутреннего сопротивлений ($I = \frac{\varepsilon}{R+r}$).
