Часть 2. Глава 6. Характеристики электрических цепей. Параграф 60. Последовательное и параллельное соединение проводников - страница 55.

Условие.

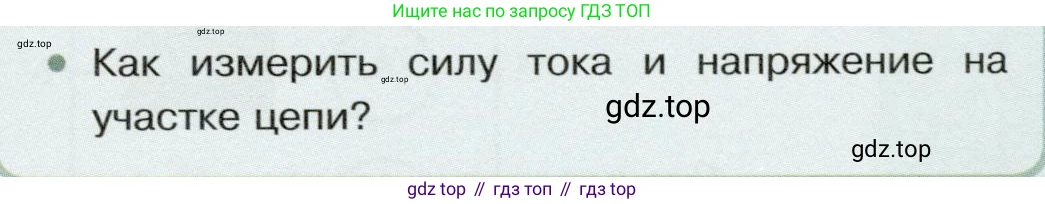

• Как измерить силу тока и напряжение на участке цепи?

Решение.

Для измерения электрических величин, таких как сила тока и напряжение, используются специальные измерительные приборы, которые подключаются к электрической цепи по определённым правилам.

Измерение силы тока

Сила тока — это физическая величина, характеризующая скорость упорядоченного движения электрических зарядов через поперечное сечение проводника. Для её измерения используется прибор, называемый амперметром.

Правила подключения амперметра:

1. Амперметр включается в цепь последовательно с тем элементом, силу тока в котором необходимо измерить. Для этого требуется разорвать цепь в нужном месте и в этот разрыв подключить прибор.
2. При подключении необходимо соблюдать полярность: клемма амперметра со знаком «+» подключается к проводу, идущему от положительного полюса источника тока, а клемма со знаком «-» — к отрицательному.

Внутреннее сопротивление амперметра должно быть очень малым, чтобы его включение в цепь минимально влияло на общее сопротивление цепи и, следовательно, на измеряемую силу тока.

Ответ: Силу тока на участке цепи измеряют амперметром, который включается в цепь последовательно с этим участком, с соблюдением полярности.

Измерение напряжения

Напряжение (или разность потенциалов) — это физическая величина, показывающая, какую работу совершает электрическое поле при перемещении единичного положительного заряда из одной точки в другую. Для измерения напряжения используется прибор, называемый вольтметром.

Правила подключения вольтметра:

1. Вольтметр подключается параллельно тому участку цепи, напряжение на котором необходимо измерить. Его зажимы присоединяются к началу и концу этого участка. Разрывать цепь при этом не нужно.
2. При подключении также важно соблюдать полярность: клемму вольтметра со знаком «+» подключают к точке цепи с более высоким потенциалом (ближе к «+» источника), а клемму «-» — к точке с более низким потенциалом.

Внутреннее сопротивление вольтметра должно быть очень большим. Это необходимо для того, чтобы ток, протекающий через сам вольтметр, был пренебрежимо мал и не влиял на распределение токов и напряжений в измеряемой цепи.

Ответ: Напряжение на участке цепи измеряют вольтметром, который подключается параллельно этому участку, с соблюдением полярности.
