Номер 2, страница 59, часть 2 - гдз по физике 8 класс учебник Белага, Воронцова

Часть 2. Глава 6. Характеристики электрических цепей. Параграф 61. Сопротивление при последовательном и параллельном соединении проводников. Повторим изученное - номер 2, страница 59.

Условие.

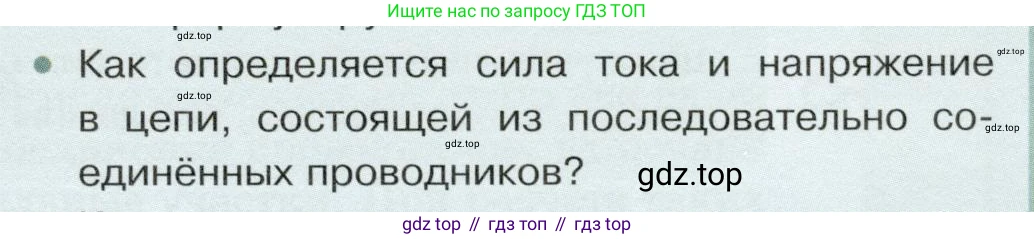

• Как определяется сила тока и напряжение в цепи, состоящей из последовательно соединённых проводников?

Решение.

Сила тока

При последовательном соединении проводников электрический заряд, проходящий через поперечное сечение любого из проводников за одно и то же время, одинаков, так как в цепи нет разветвлений, где ток мог бы разделиться. Это означает, что сила тока во всех участках цепи, состоящей из последовательно соединенных проводников, одна и та же. Если $\text{I}$ - общая сила тока в цепи, а $I_1, I_2, ..., I_n$ - сила тока на каждом из $\text{n}$ последовательно соединенных проводников, то выполняется равенство:

$I = I_1 = I_2 = ... = I_n$

Таким образом, для определения силы тока в любом из проводников достаточно измерить общую силу тока в цепи, например, с помощью амперметра, включенного в любую точку этой цепи.

Ответ: Сила тока на всех участках цепи при последовательном соединении проводников одинакова.

Напряжение

При последовательном соединении проводников общее напряжение на концах всей цепи (напряжение источника тока) равно сумме напряжений на каждом из отдельных проводников (потребителей). Это следует из того, что работа электрического поля по перемещению заряда по всей цепи складывается из работ на отдельных ее участках. Если $\text{U}$ - общее напряжение в цепи, а $U_1, U_2, ..., U_n$ - напряжение на каждом из $\text{n}$ последовательно соединенных проводников, то общее напряжение можно найти по формуле:

$U = U_1 + U_2 + ... + U_n$

Напряжение на каждом отдельном проводнике ($U_i$) можно найти, используя закон Ома для участка цепи: $U_i = I \cdot R_i$, где $\text{I}$ - общая сила тока в цепи (которая постоянна), а $R_i$ - сопротивление i-го проводника.

Ответ: Общее напряжение в цепи при последовательном соединении проводников равно сумме напряжений на отдельных участках цепи.
