Часть 2. Глава 6. Характеристики электрических цепей. Параграф 60. Последовательное и параллельное соединение проводников - номер 2, страница 58.

Условие.

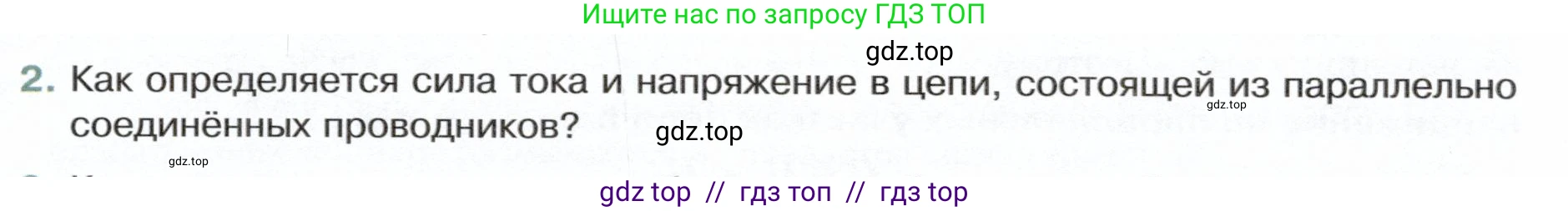

2. Как определяется сила тока и напряжение в цепи, состоящей из параллельно соединённых проводников?

Решение.

При параллельном соединении проводников их начала соединяются в одной общей точке (узле), а концы — в другой. Для такой цепи сила тока и напряжение определяются по следующим правилам:

Сила тока

Общий ток, входящий в узел (точку разветвления), распределяется между всеми параллельными ветвями. Согласно закону сохранения электрического заряда (первое правило Кирхгофа), сила тока в неразветвленной части цепи равна сумме сил токов во всех параллельно соединенных проводниках.

Это выражается формулой:

$I_{общ} = I_1 + I_2 + ... + I_n$

где $I_{общ}$ — общая сила тока в цепи, а $I_1, I_2, ..., I_n$ — сила тока в каждом из параллельно соединенных проводников.

Ответ: Сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельно соединенных проводниках.

Напряжение

Так как все проводники подключены к одним и тем же двум точкам цепи, то разность потенциалов (напряжение) на концах каждого из них одинакова. Это напряжение также равно общему напряжению на всем параллельном участке.

Это выражается формулой:

$U_{общ} = U_1 = U_2 = ... = U_n$

где $U_{общ}$ — общее напряжение на участке, а $U_1, U_2, ..., U_n$ — напряжение на каждом из параллельно соединенных проводников.

Ответ: Напряжение на всех параллельно соединенных проводниках одинаково и равно общему напряжению на данном участке цепи.
