Часть 2. Глава 7. Магнитное поле. Параграф 77. Решение задач. Задачи для самостоятельного решения - номер 1, страница 126.

Условие.

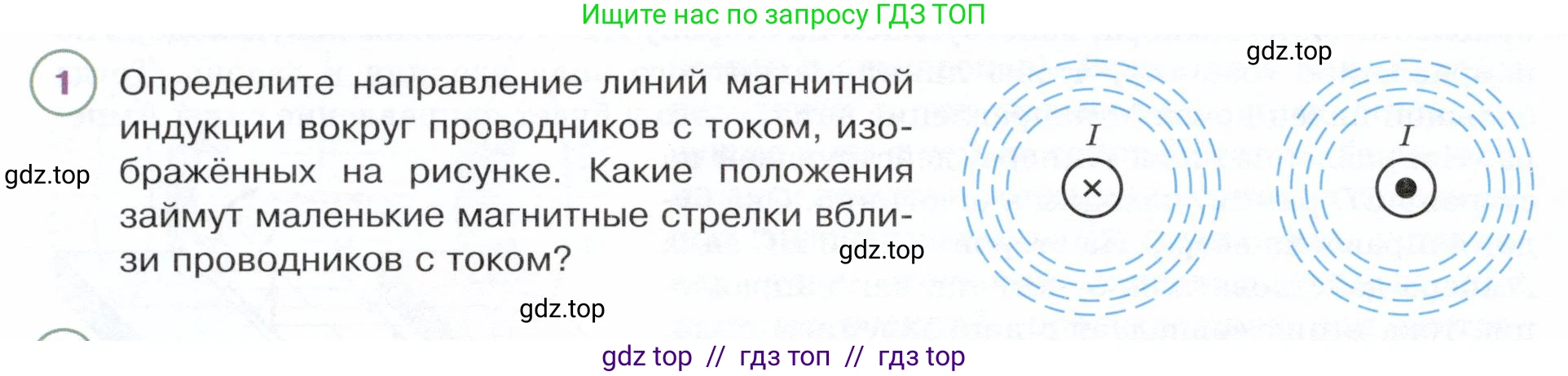

1. Определите направление линий магнитной индукции вокруг проводников с током, изображённых на рисунке. Какие положения займут маленькие магнитные стрелки вблизи проводников с током?

Решение.

Решение

Для определения направления линий магнитной индукции, создаваемых прямым проводником с током, используется правило правой руки (или правило буравчика).

1. Для проводника с током, направленным от нас (в плоскость рисунка, обозначено ⊗)

Согласно правилу правой руки, если расположить большой палец правой руки по направлению тока (в данном случае, от нас, "вглубь" рисунка), то направление, в котором согнутся остальные четыре пальца, укажет направление линий магнитной индукции. Применяя это правило, получаем, что пальцы будут загибаться по часовой стрелке.
Магнитная стрелка, помещенная в магнитное поле, всегда ориентируется своим северным полюсом (N) по направлению вектора магнитной индукции $ \vec{B} $. Следовательно, в любой точке вокруг этого проводника северный полюс магнитной стрелки будет указывать по касательной к окружности в направлении по часовой стрелке.

Ответ: Линии магнитной индукции вокруг проводника направлены по часовой стрелке. Магнитные стрелки расположатся по касательным к этим линиям, и их северные полюса будут указывать направление по часовой стрелке.

2. Для проводника с током, направленным к нам (из плоскости рисунка, обозначено ⊙)

Применим правило правой руки для этого случая. Направим большой палец правой руки по направлению тока (к нам, из плоскости рисунка). Тогда согнутые четыре пальца покажут, что линии магнитной индукции направлены против часовой стрелки.
Соответственно, северный полюс маленькой магнитной стрелки, помещенной вблизи этого проводника, будет указывать по касательной к линии магнитной индукции в направлении против часовой стрелки.

Ответ: Линии магнитной индукции вокруг проводника направлены против часовой стрелки. Магнитные стрелки расположатся по касательным к этим линиям, и их северные полюса будут указывать направление против часовой стрелки.
