Часть 2. Глава 7. Магнитное поле. Параграф 77. Решение задач. Задачи для самостоятельного решения - номер 4, страница 126.

Условие.

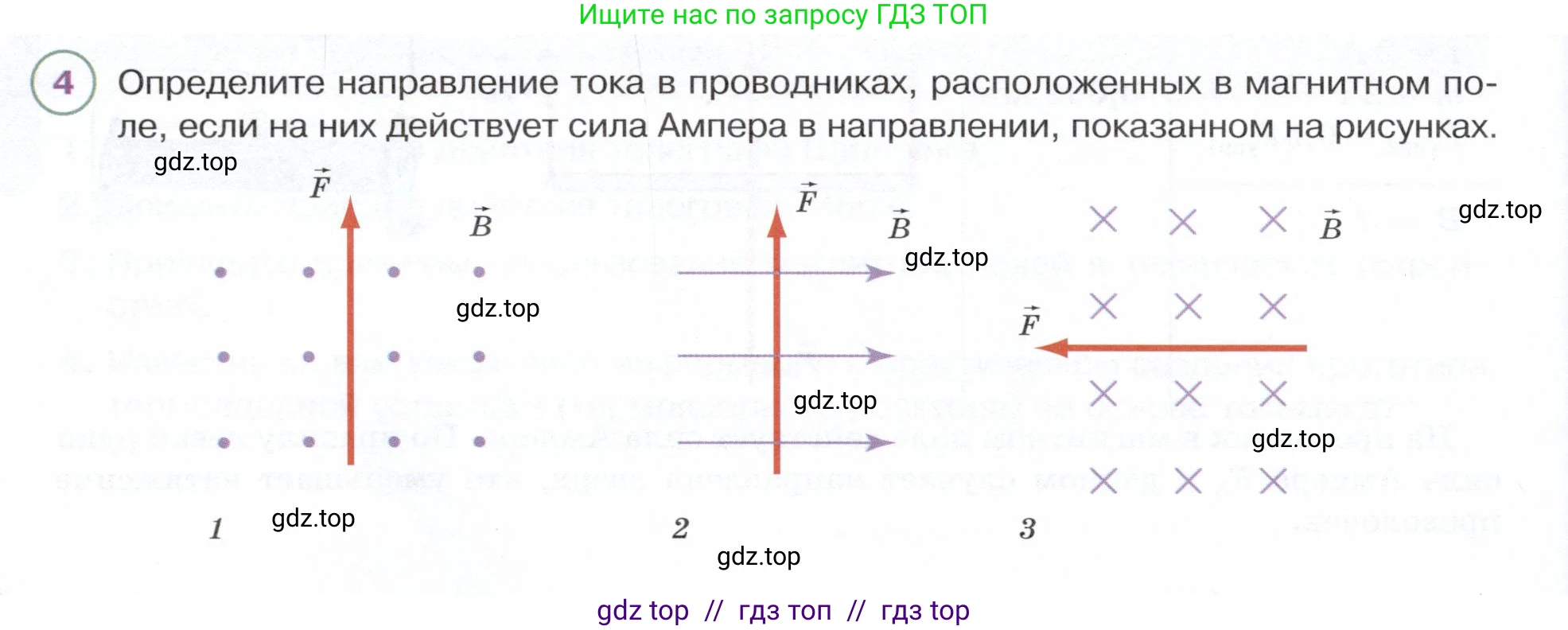

4. Определите направление тока в проводниках, расположенных в магнитном поле, если на них действует сила Ампера в направлении, показанном на рисунках.

Решение.

Для определения направления тока в проводниках, помещенных в магнитное поле, используется правило левой руки. Согласно этому правилу, если расположить левую руку так, чтобы линии магнитной индукции ($\vec{B}$) входили в ладонь, а четыре вытянутых пальца направить по току ($\text{I}$), то отогнутый на 90° большой палец укажет направление действующей на проводник силы Ампера ($\vec{F}$). В данной задаче известны направления силы Ампера и вектора магнитной индукции, и необходимо найти направление тока.

Решение

1 На рисунке 1 вектор магнитной индукции $\vec{B}$ направлен из плоскости рисунка на наблюдателя (обозначено точками). Сила Ампера $\vec{F}$ направлена вверх. Применяя правило левой руки, располагаем ладонь так, чтобы в нее входили линии индукции, то есть ладонью к плоскости рисунка. Большой палец направляем по вектору силы $\vec{F}$ — вверх. В таком положении четыре вытянутых пальца, указывающие направление тока, будут направлены вправо.

Ответ: ток в проводнике направлен вправо.

2 На рисунке 2 вектор магнитной индукции $\vec{B}$ направлен горизонтально вправо. Сила Ампера $\vec{F}$ направлена вертикально вверх. Располагаем левую руку так, чтобы вектор $\vec{B}$ входил в ладонь, то есть ладонью влево. Большой палец направляем по направлению силы $\vec{F}$ — вверх. В этом случае четыре вытянутых пальца будут указывать направление тока из плоскости рисунка, на наблюдателя.

Ответ: ток в проводнике направлен из плоскости рисунка на наблюдателя.

3 На рисунке 3 вектор магнитной индукции $\vec{B}$ направлен в плоскость рисунка от наблюдателя (обозначено крестиками). Сила Ампера $\vec{F}$ направлена горизонтально влево. Располагаем левую руку так, чтобы линии индукции $\vec{B}$ входили в ладонь, то есть ладонью к себе (от плоскости рисунка). Большой палец направляем по вектору силы $\vec{F}$ — влево. Тогда четыре вытянутых пальца будут направлены вниз.

Ответ: ток в проводнике направлен вниз.
