Номер 3, страница 47, часть 2 - гдз по физике 8 класс учебник Генденштейн, Булатова

Часть 2. Глава III. Электрические явления. Параграф 16. Электрический ток. Действия электрического тока - номер 3, страница 47.

Условие.

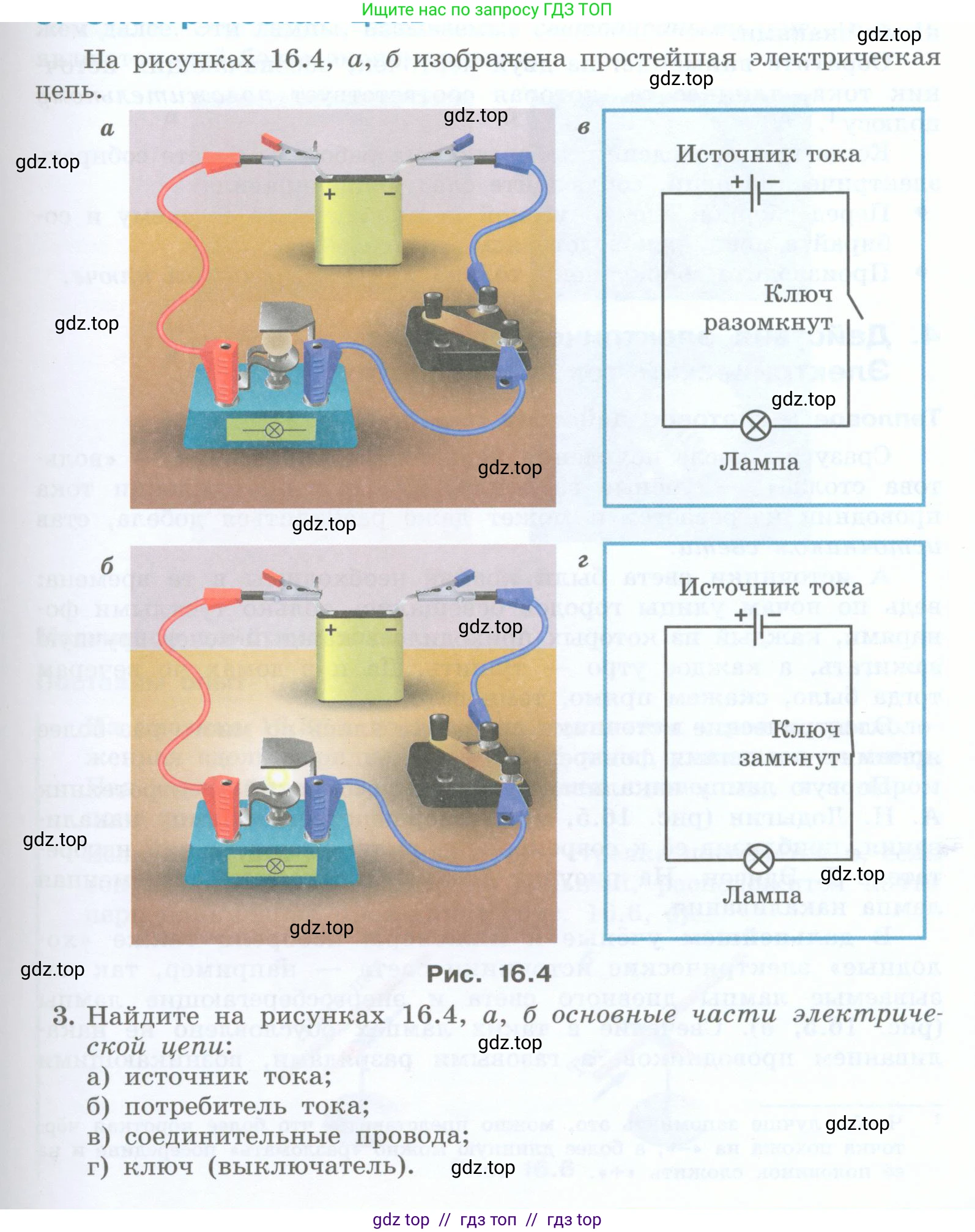

На рисунках 16.4, а, б изображена простейшая электрическая цепь.

Рис. 16.4

3. Найдите на рисунках 16.4, а, б основные части электрической цепи:

а) источник тока;

б) потребитель тока;

в) соединительные провода;

г) ключ (выключатель).

Решение.

а) источник тока; Источник тока создаёт электрическое поле, необходимое для существования тока в цепи. На рисунках с физическим представлением цепи (левые изображения) источником тока является гальванический элемент (батарейка) жёлто-зелёного цвета. На принципиальных схемах (правые изображения) источник тока обозначается условным знаком в виде двух параллельных отрезков разной длины. Длинный отрезок соответствует положительному полюсу (+), а короткий — отрицательному (–).

Ответ: Источником тока является батарейка (на физическом представлении) и её условное обозначение (на схеме).

б) потребитель тока; Потребитель тока (или нагрузка) — это элемент цепи, который использует электрическую энергию для выполнения работы, в данном случае, для преобразования её в световую и тепловую энергию. В показанной цепи потребителем является лампа накаливания. На левых рисунках это реальная лампочка, установленная в патрон на синей подставке. На правых схемах она обозначается кружком с крестом внутри.

Ответ: Потребителем тока является лампа накаливания.

в) соединительные провода; Соединительные провода служат для соединения всех элементов цепи в единое целое, образуя путь для электрического тока. На рисунках с физическим представлением цепи это изолированные провода красного и синего цвета с зажимами на концах. На принципиальных схемах провода изображаются в виде прямых линий, соединяющих условные обозначения элементов.

Ответ: Соединительные провода — это цветные провода на физическом представлении и прямые линии на схеме.

г) ключ (выключатель). Ключ — это устройство, предназначенное для замыкания и размыкания электрической цепи, то есть для управления током в ней. На левых рисунках он представлен как устройство на чёрной подставке с подвижным металлическим рычагом. На верхнем левом рисунке ключ разомкнут (цепь разорвана, тока нет), на нижнем левом — замкнут (цепь замкнута, ток идёт, лампа горит). На принципиальных схемах ключ изображается в виде разрыва цепи с подвижным контактом. На верхней правой схеме ключ разомкнут, на нижней правой — замкнут.

Ответ: Ключ (выключатель) — это устройство с рычагом на физическом представлении и его условное обозначение в виде разрыва цепи на схеме.
