Часть 2. Глава III. Электрические явления. Параграф 22. Полупроводники и полупроводниковые приборы - номер 15, страница 118.

Условие.

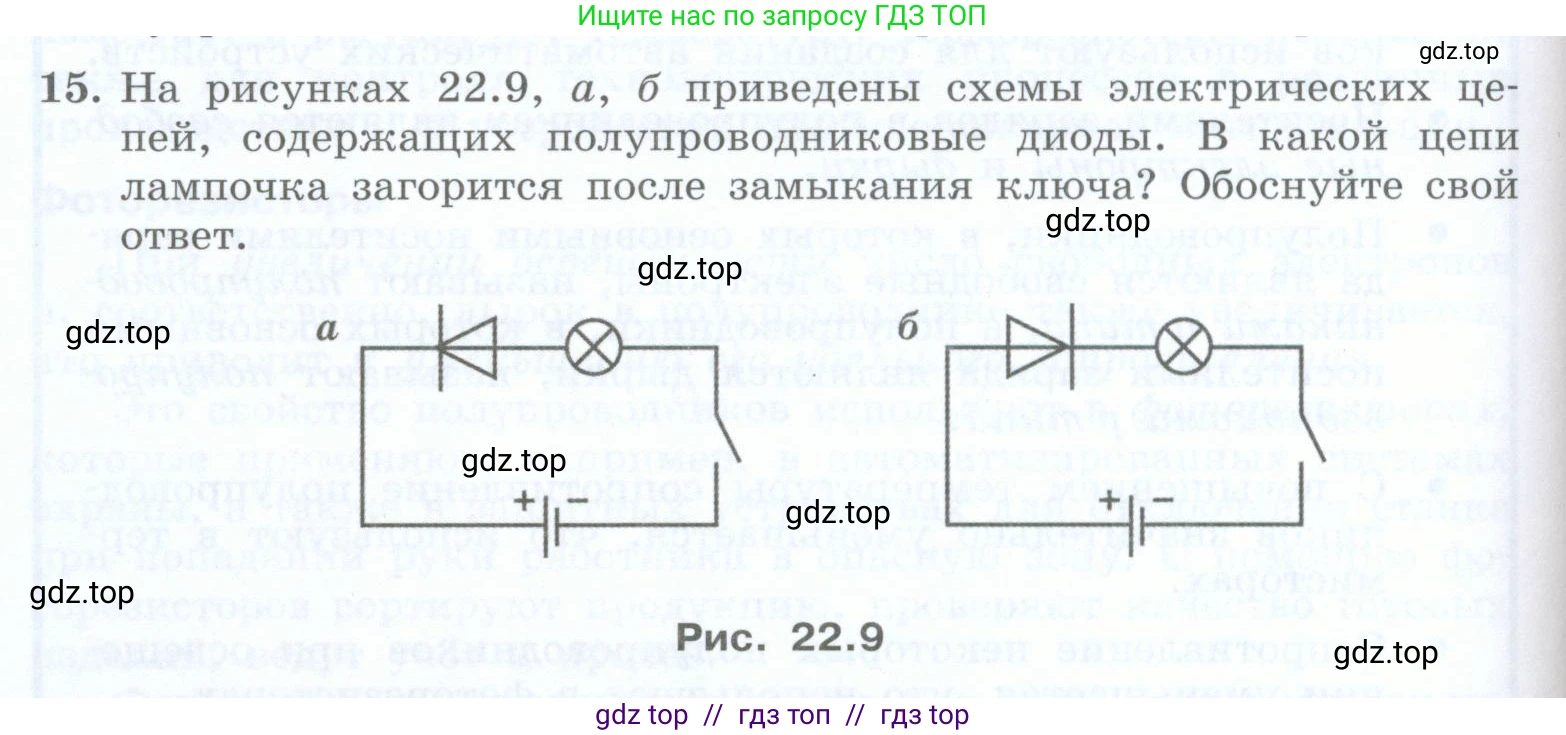

15. На рисунках 22.9, а, б приведены схемы электрических цепей, содержащих полупроводниковые диоды. В какой цепи лампочка загорится после замыкания ключа? Обоснуйте свой ответ.

Рис. 22.9

Решение.

Решение

Лампочка загорится в цепи, представленной на рисунке а.

Это объясняется основным свойством полупроводникового диода — его односторонней проводимостью. Диод хорошо пропускает электрический ток в одном направлении (которое называется прямым) и практически не пропускает в противоположном (обратном) направлении.

Условное обозначение диода на схеме (треугольник с чертой) показывает направление, в котором ток может протекать. Ток течет в направлении, указанном стрелкой (треугольником), от положительного вывода (анода) к отрицательному (катоду). В электрической цепи принято, что ток течет от положительного полюса источника («+») к отрицательному («−»).

Рассмотрим каждую схему:

а) В данной цепи диод включен в прямом направлении. Его анод (сторона треугольника) подключен к положительному полюсу источника, а катод (сторона с чертой) через лампочку — к отрицательному полюсу. Такое подключение называется прямым смещением. Сопротивление диода в этом случае очень мало, он пропускает ток, поэтому после замыкания ключа цепь замкнется, и лампочка загорится.

б) В этой цепи диод включен в обратном направлении. Его катод подключен к положительному полюсу источника, а анод — к отрицательному. Такое подключение называется обратным смещением. Сопротивление диода в этом случае очень велико, он практически не пропускает ток, выступая в роли разрыва в цепи. Следовательно, после замыкания ключа лампочка не загорится.

Ответ: Лампочка загорится в цепи а.
