Часть 2. Глава IV. Электромагнитные явления. Параграф 23. Магнитные взаимодействия. Магнитное поле - номер 22, страница 127.

Условие.

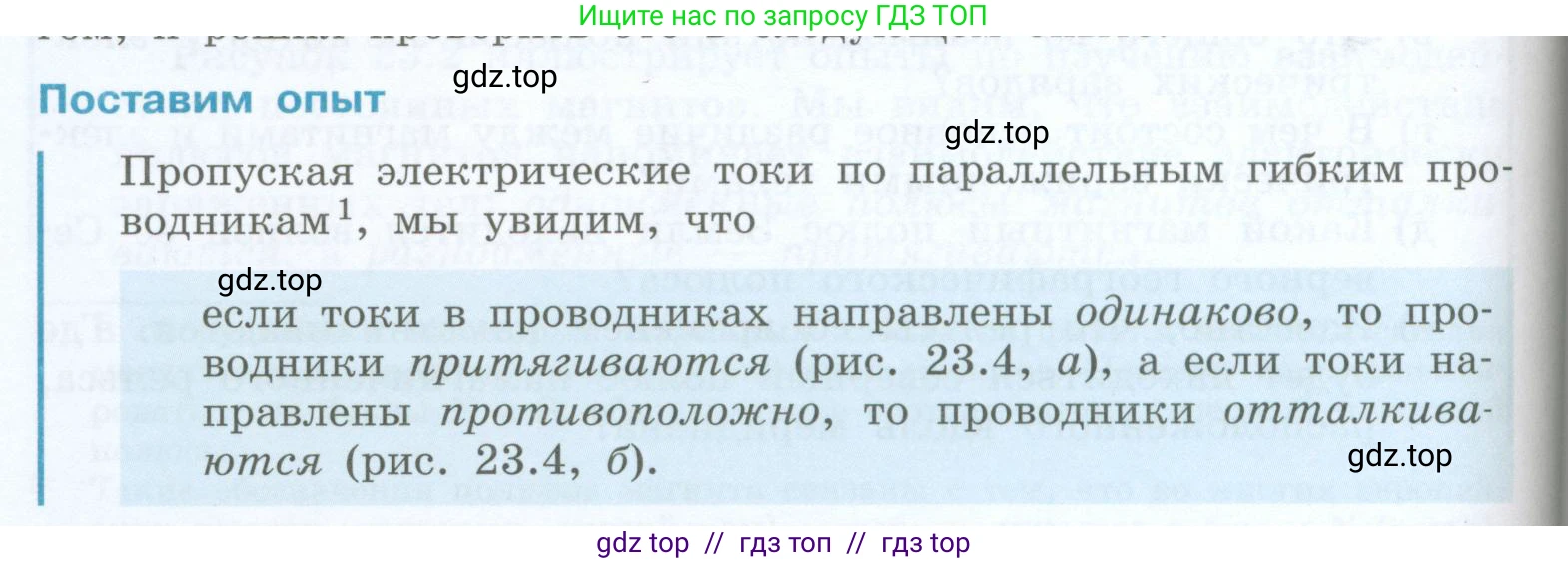

Поставим опыт

Пропуская электрические токи по параллельным гибким проводникам¹, мы увидим, что

если токи в проводниках направлены одинаково, то проводники притягиваются (рис. 23.4, а), а если токи направлены противоположно, то проводники отталкиваются (рис. 23.4, б).

Рис. 23.4

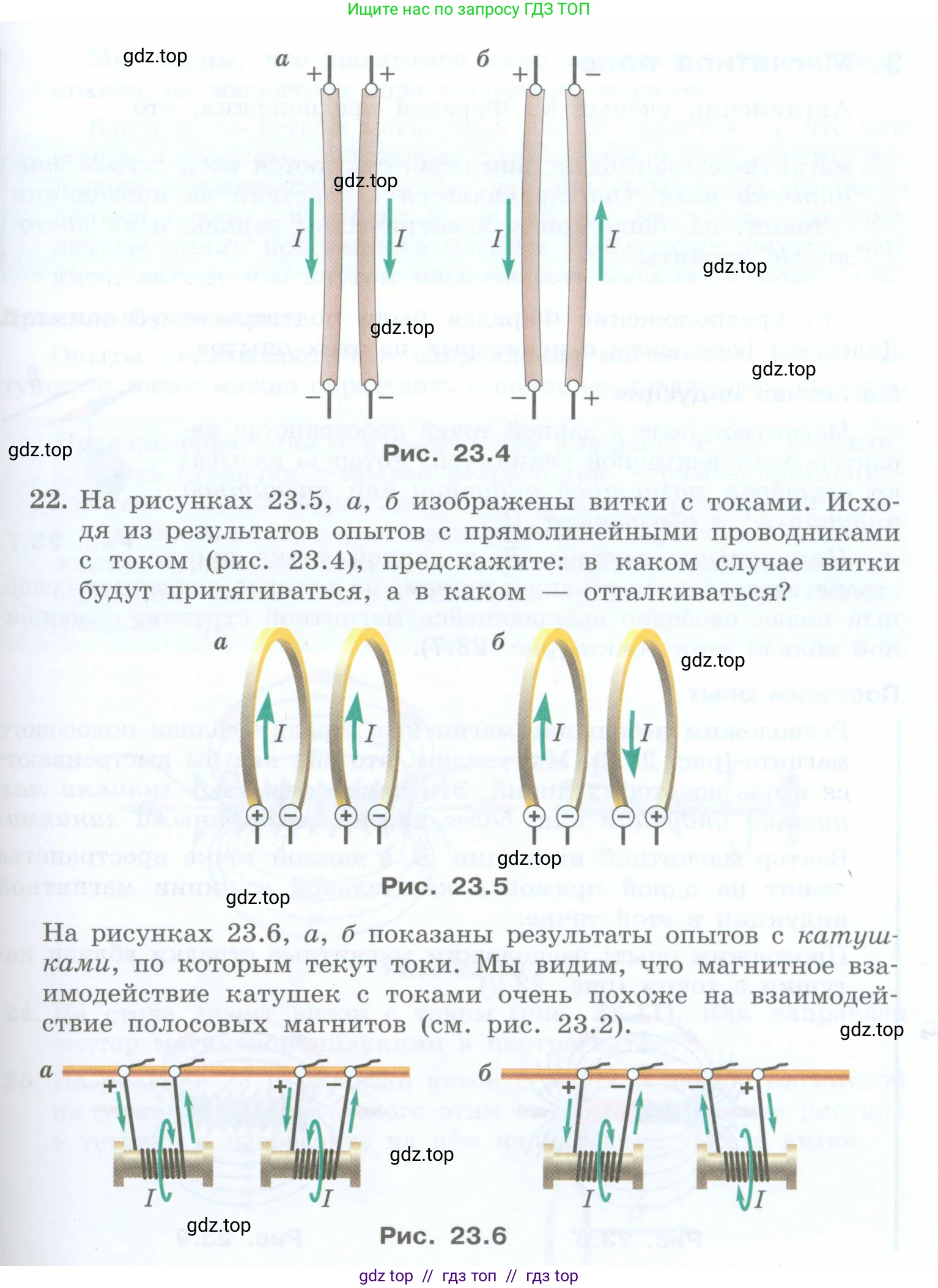

22. На рисунках 23.5, а, б изображены витки с токами. Исходя из результатов опытов с прямолинейными проводниками с током (рис. 23.4), предскажите: в каком случае витки будут притягиваться, а в каком — отталкиваться?

Рис. 23.5

На рисунках 23.6, а, б показаны результаты опытов с катушками, по которым текут токи. Мы видим, что магнитное взаимодействие катушек с токами очень похоже на взаимодействие полосовых магнитов (см. рис. 23.2).

Рис. 23.6

Решение.

Для определения характера взаимодействия витков с током, мы можем рассмотреть взаимодействие их ближайших друг к другу участков. Эти участки можно считать практически параллельными проводниками.

Из опыта, представленного на рисунке 23.4, мы знаем, что:

1. Если токи в параллельных проводниках направлены в одну сторону (со-направлены), проводники притягиваются.

2. Если токи в параллельных проводниках направлены в противоположные стороны (противо-направлены), проводники отталкиваются.

Применим это правило к виткам на рисунке 23.5.

а

На рисунке 23.5, а мы видим, что в ближайших друг к другу частях обоих витков ток течет в одном направлении (вверх). Так как токи со-направлены, витки будут притягиваться.

Ответ: витки будут притягиваться.

б

На рисунке 23.5, б мы видим, что в ближайших друг к другу частях витков токи направлены в противоположные стороны: в левом витке ток течет вверх, а в правом — вниз. Так как токи противо-направлены, витки будут отталкиваться.

Ответ: витки будут отталкиваться.
