Номер 26, страница 131, часть 2 - гдз по физике 8 класс учебник Генденштейн, Булатова

Часть 2. Глава IV. Электромагнитные явления. Параграф 23. Магнитные взаимодействия. Магнитное поле - номер 26, страница 131.

Условие.

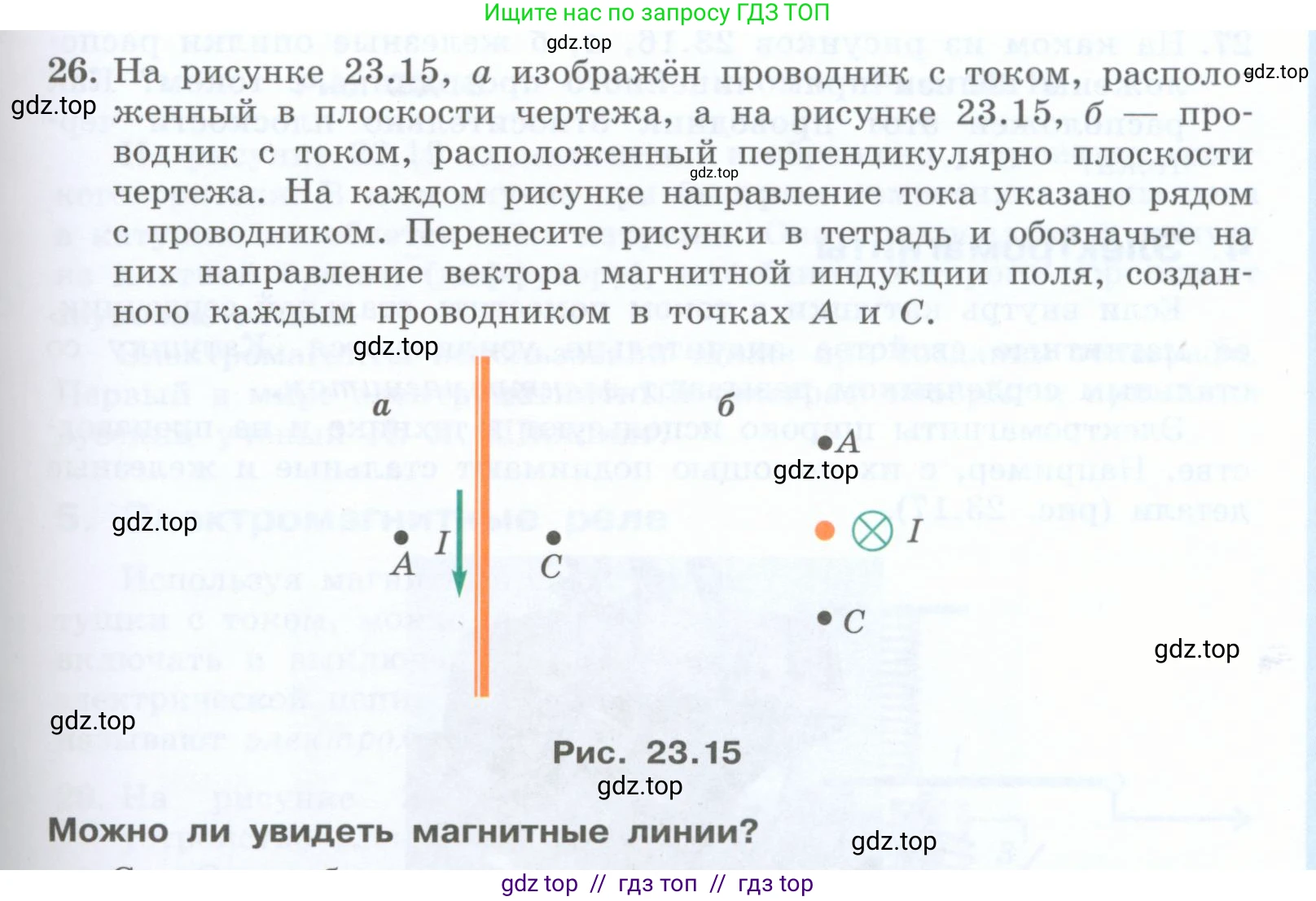

26. На рисунке 23.15, а изображён проводник с током, расположенный в плоскости чертежа, а на рисунке 23.15, б — проводник с током, расположенный перпендикулярно плоскости чертежа. На каждом рисунке направление тока указано рядом с проводником. Перенесите рисунки в тетрадь и обозначьте на них направление вектора магнитной индукции поля, созданного каждым проводником в точках $\text{A}$ и $\text{C}$.

Рис. 23.15

Можно ли увидеть магнитные линии?

Решение.

Решение

Для определения направления вектора магнитной индукции ( $\vec{B}$ ) в точках А и С для каждого случая воспользуемся правилом правой руки (иногда называемым правилом буравчика). Согласно этому правилу, если направить большой палец правой руки по направлению тока в проводнике, то согнутые четыре пальца укажут направление линий магнитной индукции вокруг проводника. Вектор магнитной индукции $\vec{B}$ в любой точке направлен по касательной к линии магнитной индукции, проходящей через эту точку.

а

В этом случае прямой проводник с током $\text{I}$ лежит в плоскости чертежа, а ток направлен вниз. Применим правило правой руки. Расположим большой палец правой руки вдоль проводника по направлению тока (вниз). Тогда в точке А, расположенной слева от проводника, согнутые пальцы будут указывать направление "в" плоскость чертежа (от наблюдателя). В точке С, расположенной справа от проводника, согнутые пальцы будут указывать направление "из" плоскости чертежа (к наблюдателю).

Ответ: В точке А вектор магнитной индукции $\vec{B}$ направлен перпендикулярно плоскости чертежа от наблюдателя (обозначается $ \otimes $). В точке С вектор магнитной индукции $\vec{B}$ направлен перпендикулярно плоскости чертежа к наблюдателю (обозначается $ \odot $).

б

Здесь проводник с током $\text{I}$ расположен перпендикулярно плоскости чертежа, ток направлен от наблюдателя (в плоскость чертежа), что обозначено символом $ \otimes $. Применяя правило правой руки, направим большой палец от себя, вглубь чертежа. Согнутые пальцы покажут, что линии магнитной индукции являются концентрическими окружностями, направленными по часовой стрелке. Вектор магнитной индукции $\vec{B}$ в каждой точке направлен по касательной к этим окружностям. В точке А, находящейся над проводником, касательная к окружности будет направлена горизонтально вправо. В точке С, находящейся под проводником, касательная будет направлена горизонтально влево.

Ответ: В точке А вектор магнитной индукции $\vec{B}$ направлен вправо, а в точке С — влево.

Можно ли увидеть магнитные линии?

Магнитные линии — это условное графическое представление магнитного поля. Они являются воображаемыми и не существуют в реальности как физические объекты, поэтому увидеть их непосредственно невозможно. Однако картину магнитных линий можно сделать видимой (визуализировать). Для этого часто используют мелкие железные опилки: в магнитном поле каждая опилка намагничивается и ведёт себя как маленькая магнитная стрелка, располагаясь вдоль силовой линии поля. Таким образом, совокупность опилок позволяет увидеть форму магнитного поля.

Ответ: Нет, магнитные линии увидеть нельзя, так как они являются воображаемыми. Однако их расположение можно визуализировать с помощью железных опилок.
