Номер 24, страница 129, часть 2 - гдз по физике 8 класс учебник Генденштейн, Булатова

Часть 2. Глава IV. Электромагнитные явления. Параграф 23. Магнитные взаимодействия. Магнитное поле - номер 24, страница 129.

Условие.

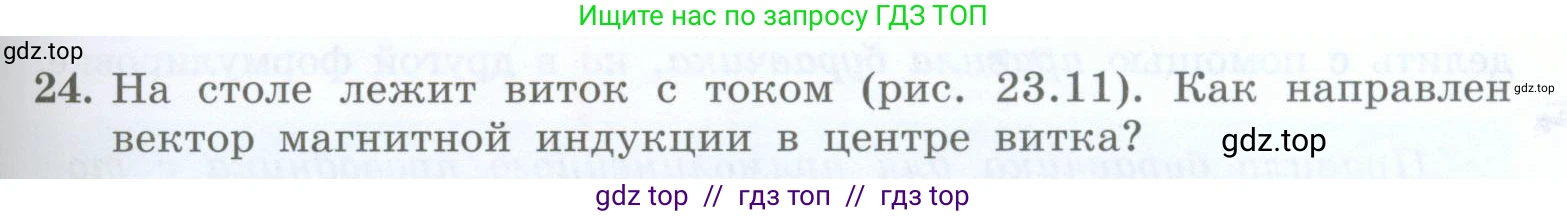

24. На столе лежит виток с током (рис. 23.11). Как направлен вектор магнитной индукции в центре витка?

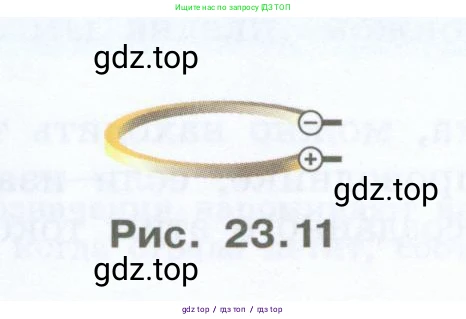

Рис. 23.11

Решение.

Решение

Для определения направления вектора магнитной индукции $ \vec{B} $ в центре витка с током используется правило правой руки (также известное как правило буравчика).

1. Определим направление электрического тока в витке. По соглашению, направление тока совпадает с направлением движения положительных зарядов, то есть от положительного полюса источника («+») к отрицательному («−»). На рисунке видно, что ток в витке течет против часовой стрелки, если смотреть на него сверху.

2. Применим правило правой руки для витка с током: если четыре пальца правой руки согнуть по направлению тока в витке, то отогнутый на 90 градусов большой палец укажет направление вектора магнитной индукции $ \vec{B} $ в центре этого витка.

3. Расположив правую руку так, чтобы согнутые пальцы указывали направление тока (против часовой стрелки), мы увидим, что большой палец будет направлен вертикально вверх, перпендикулярно плоскости стола.

Следовательно, вектор магнитной индукции в центре витка направлен вверх.

Ответ: Вектор магнитной индукции в центре витка направлен вертикально вверх, перпендикулярно плоскости витка.
