Номер 19, страница 118, часть 2 - гдз по физике 8 класс учебник Генденштейн, Булатова

Часть 2. Глава III. Электрические явления. Параграф 22. Полупроводники и полупроводниковые приборы - номер 19, страница 118.

Условие.

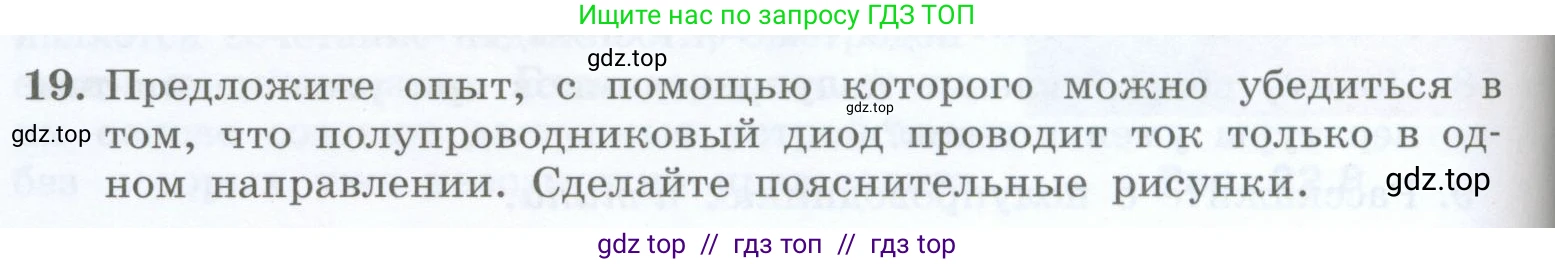

19. Предложите опыт, с помощью которого можно убедиться в том, что полупроводниковый диод проводит ток только в одном направлении. Сделайте пояснительные рисунки.

Решение.

Чтобы экспериментально убедиться в том, что полупроводниковый диод проводит ток только в одном направлении, необходимо собрать простую электрическую цепь. Для проведения опыта понадобятся следующие компоненты: источник постоянного тока (например, батарейка), полупроводниковый диод, индикатор тока (например, небольшая лампочка накаливания или светодиод с резистором) и соединительные провода.

Этап 1: Прямое включение диода

Соберем электрическую цепь, в которой диод будет включен в прямом (пропускном) направлении. Для этого необходимо подключить положительный полюс источника тока к аноду диода, а отрицательный полюс — через лампочку — к катоду диода. Схематически это изображено на Рисунке 1.

В результате сборки такой цепи мы увидим, что лампочка загорелась. Это свидетельствует о том, что цепь замкнута и по ней протекает электрический ток, который проходит через диод.

Этап 2: Обратное включение диода

Теперь изменим схему, поменяв полярность подключения диода на обратную. Для этого подключим положительный полюс источника тока к катоду диода, а отрицательный полюс — через лампочку — к аноду. Такое включение называется обратным (запирающим) и показано на Рисунке 2.

В этом случае мы наблюдаем, что лампочка не горит. Это означает, что диод, включенный в обратном направлении, создает очень большое сопротивление для тока, и он практически не протекает по цепи (ток обратного насыщения крайне мал и недостаточен для свечения лампы).

Сравнив результаты двух этапов опыта, можно сделать вывод, что полупроводниковый диод обладает односторонней проводимостью: он пропускает электрический ток только в одном направлении (прямом) и блокирует его в противоположном (обратном) направлении.

Ответ: Чтобы убедиться в односторонней проводимости диода, нужно собрать цепь из источника тока, диода и лампочки. При подключении анода диода к положительному полюсу источника, а катода через лампочку к отрицательному (прямое включение), лампочка загорится. При смене полярности подключения диода (катод к «+», анод к «−»), то есть при обратном включении, лампочка гореть не будет. Этот опыт доказывает, что диод проводит ток только в одном направлении.
